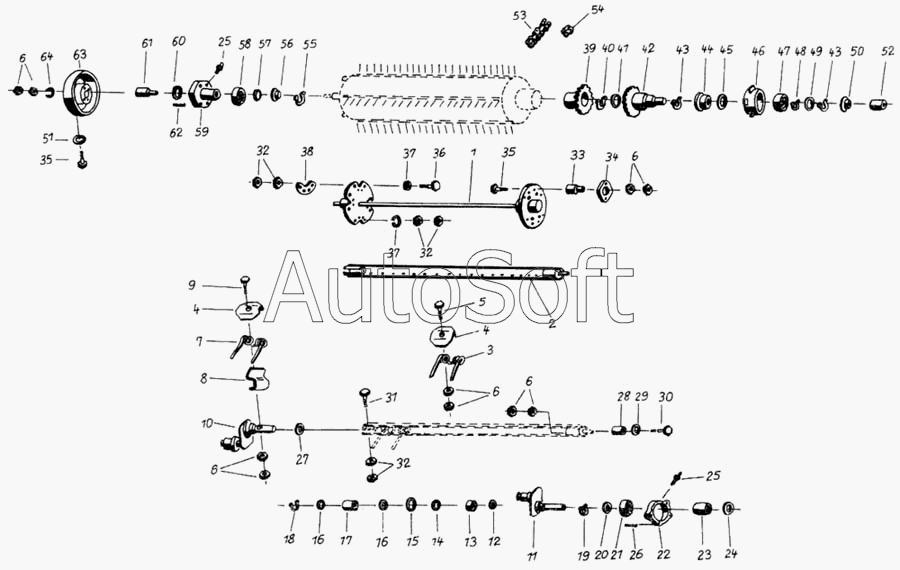

Каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан, справа
49
34
35
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
33
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
17
2
3
4
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
16
1
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Вал барабана, правый | |
| 2 | 4***3 | Держатель грабельных пальцев, правый | |
| 3 | 4***5 | Сдвоенный пружинный зуб | |
| 4 | 4***1 | Прокладка | |
| 5 | 9***0 | Болт шестигранный | |
| 6 | 9***4 | Гайка шестигранная | |
| 7 | 4***5 | Палец пружинный двойной | |
| 8 | 4***0 | Упор | |
| 9 | 9***2 | Болт шестигранный | |
| 10 | 4***1 | Направляющий рычаг, правый | |
| 11 | 4***6 | Кривошип, правый | |
| 12 | 4***3 | Шайба уплотнительная | |
| 13 | 4***7 | Ролик | |
| 14 | 4***4 | Шайба | |
| 15 | 4***6 | Шайба распорная | |
| 16 | 4***2 | Шайба уплотнительная | |
| 17 | 4***5 | Ролик | |
| 18 | 9***1 | Кольцо стопорное | |
| 19 | 9***4 | Кольцо стопорное | |
| 20 | 4***7 | Уплотнительная шайба | |
| 21 | 9***8 | Шарикоподшипник радиальный | |
| 22 | 4***2 | Корпус подшипника, правый | |
| 23 | 4***2 | Втулка | |
| 24 | 9***8 | Уплотнение вала | |
| 25 | 9***7 | Масленка коническая | |
| 26 | 9***1 | Шпилька ВМ12х35 | |
| 27 | 9***4 | Шайба установочная | |
| 28 | 4***7 | Втулка | |
| 29 | 9***0 | Шайба | |
| 30 | 9***1 | Болт шестигранный | |
| 31 | 9***7 | Болт шестигранный | |
| 32 | 9***0 | Гайка шестигранная | |
| 33 | 4***8 | Втулка подшипника | |
| 34 | 4***1 | Вкладыш | |
| 35 | 9***7 | Болт шестигранный | |
| 36 | 9***2 | Болт с шестигранной головкой М12х60 | |
| 37 | 9***8 | Кольцо пружинное | |
| 38 | 4***7 | Прокладка | |
| 39 | 4***4 | Цепное колесо, 18 зубьев | |
| 40 | 9***6 | Кольцо стопорное | |
| 41 | 9***3 | Шарнирный подшипник GА25 | |
| 42 | 4***6 | Цепное колесо, 18 зубьев | |
| 43 | 9***7 | Кольцо стопорное | |
| 44 | 4***3 | Державка уплотнения | |
| 45 | 9***7 | Уплотнение вала | |
| 46 | 4***1 | Корпус подшипника | |
| 47 | 9***8 | Шарикоподшипник самоустанавливающийся | |
| 48 | 9***0 | Кольцо стопорное | |
| 49 | 4***1 | Шайба уплотнительная | |
| 50 | 4***3 | Крышка | |
| 51 | 9***4 | Шайба | |
| 52 | 4***6 | Втулка | |
| 53 | 9***0 | Роликовая цепь 10В-2-0,324м | |
| 54 | 9***3 | Соединительное звено D10-В2 | |
| 55 | 9***0 | Кольцо стопорное | |
| 56 | 4***3 | Крышка | |
| 57 | 4***5 | Уплотнительная шайба | |
| 58 | 9***7 | Сферический роликоподшипник 22308А | |
| 59 | 4***7 | Корпус подшипника | |
| 60 | 9***4 | Уплотнение вала | |
| 61 | 4***1 | Втулка | |
| 62 | 9***3 | Шпилька ВМ10х25 | |
| 63 | 4***8 | Кривая направляющая, правая | |
| 64 | 9***5 | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
