Каталог запасных частей к технике: Fortschritt Е-281-С. Транспортирующий шнек

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

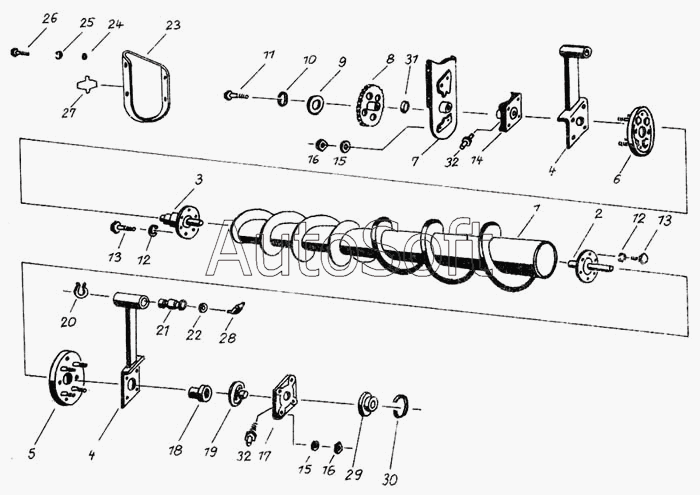

Позиция на иллюстрации Заводской номер детали Название детали
1 4***0 Транспортирующий шнек
2 4***7 Конец вала, левый
3 4***5 Конец вала, правый
4 4***3 Коромысло
5 4***1 Диск, левый
6 4***8 Диск, правый
7 4***6 Защитная задняя стенка
8 4***2 Цепное колесо, 58 зубьев
9 9***0 Шайба 11х50х8
10 9***5 Кольцо пружинное
11 9***0 Болт шестигранный
12 9***4 Кольцо пружинное
13 9***0 Болт шестигранный
14 9***2 Фланцевый подшипник FGЕ210
15 9***6 Шайба
16 9***7 Шестигранная гайка М12
17 4***0 Корпус фланцевого подшипника
18 9***1 Втулка зажимная
19 9***0 Самоустанавливающийся подшипник LЕ209
20 9***3 Стопорное кольцо 75
21 4***6 Подшипниковая втулка
22 9***1 Шайба
23 4***2 Защитный кожух
24 9***1 Шайба
25 9***6 Кольцо пружинное
26 9***0 Болт шестигранный
27 4***1 Товарный знак 16К
28 9***5 Масленка коническая
29 4***8 Крышка подшипника 0,110
30 4***0 Упорное наружное кольцо
31 9***0 Установочная шайба 48х1,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
