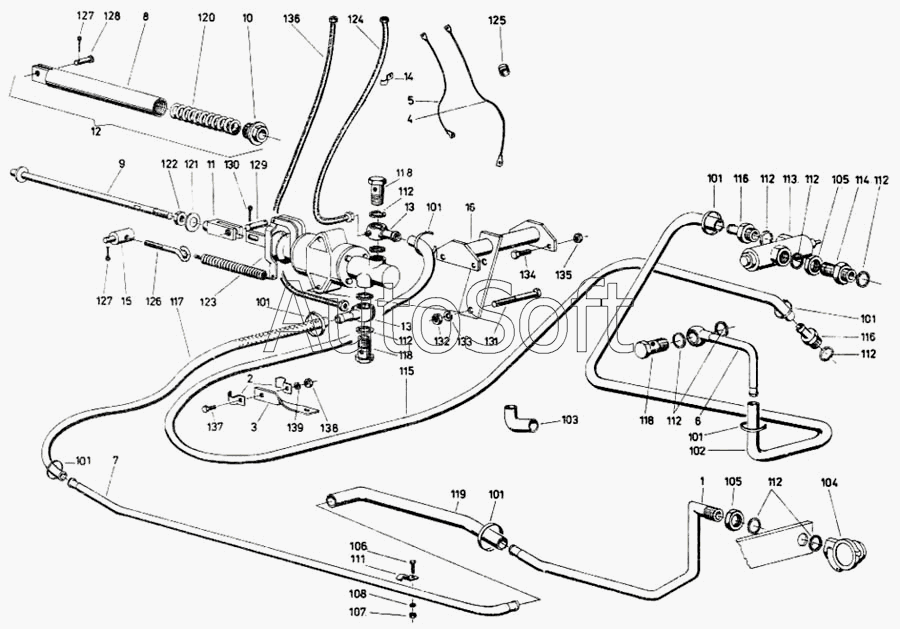

Каталог запасных частей к технике: Fortschritt Е-281-С. Тормозной механизм прицепа
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
101
101
101
101
101
101
101
102
103
104
105
105
106
107
108
111
112
112
112
112
112
112
112
112
113
114
115
116
116
117
118
118
118
119
120
121
122
123
124
125
126
127
127
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Тормозная труба, сварная | |
| 2 | 1***0 | Хомутик для шланга | |
| 3 | 4***8 | Держатель для шланга | |
| 4 | 4***3 | Кабель к манометру | |
| 5 | 4***8 | Кабель к массе | |
| 6 | 1***3 | Труба, в сборе | |
| 7 | 4***8 | Тормозная труба | |
| 8 | 4***1 | Направляющая труба | |
| 9 | 4***8 | Система тяг и рычагов | |
| 10 | 4***6 | Стяжной болт | |
| 11 | 4***4 | Головка вилки | |
| 12 | 4***8 | Уравнитель тормозного привода | |
| 13 | 4***4 | Кольцевая деталь | |
| 14 | 4***7 | Зажим | |
| 15 | 4***0 | Поворотный палец | |
| 16 | 4***2 | Клапанный держатель | |
| 101 | 9***4 | Лента фиксирующая | |
| 102 | Т***й | Тормозной шланг 13-6, 1350 длиной | |
| 103 | 9***6 | Изолирующий шланг В18х20, 60 длиной | |
| 104 | 9***3 | Соединительная головка А | |
| 105 | 9***1 | Шестигранная гайка М22х1,5 | |
| 106 | 9***8 | Болт с шестигранной головкой М5х16 | |
| 107 | 9***2 | Гайка шестигранная | |
| 108 | 9***6 | Кольцо пружинное | |
| 111 | 9***8 | Крепежная скоба А15 | |
| 112 | 9***2 | Уплотнительное кольцо А22х27 | |
| 113 | 9***8 | Регулятор давления 5,5/6,2 | |
| 114 | 9***6 | Переходный штуцер SС15-1 | |
| 115 | Т***й | Тормозной шланг 13-6, 2700 длиной | |
| 116 | 9***5 | Патрубок для шланга SЕ15-1 | |
| 117 | Т***й | Тормозной шланг 13-6, 1500 длиной | |
| 118 | 9***1 | Болт пустотелый | |
| 119 | Т***й | Тормозной шланг 13-6, 380 длиной | |
| 120 | 9***0 | Пружина сжатия С5х25х17,5 | |
| 121 | 9***4 | Шайба | |
| 122 | 9***7 | Шестигранная гайка М12 | |
| 123 | 9***5 | Тормозной клапан прицепа С | |
| 124 | 9***3 | Шлангопровод АА4х1600-НFРS | |
| 125 | 9***4 | Насадка кабеля | |
| 126 | 9***3 | Рым АМ10х90 | |
| 127 | 9***2 | Шплинт | |
| 128 | 9***7 | Палец | |
| 129 | 9***1 | Палец 12х40х26 | |
| 130 | 9***2 | Шплинт | |
| 131 | 9***4 | Болт с шестигранной головкой М10х90 | |
| 132 | 9***8 | Гайка шестигранная | |
| 133 | 9***5 | Кольцо пружинное | |
| 134 | 9***1 | Болт шестигранный | |
| 135 | 9***1 | Гайка шестигранная | |
| 136 | 9***3 | Шлангопровод АА4х1400-НFРS | |
| 137 | 9***3 | Болт шестигранный | |
| 138 | 9***1 | Гайка шестигранная | |
| 139 | 9***7 | Кольцо пружинное |
