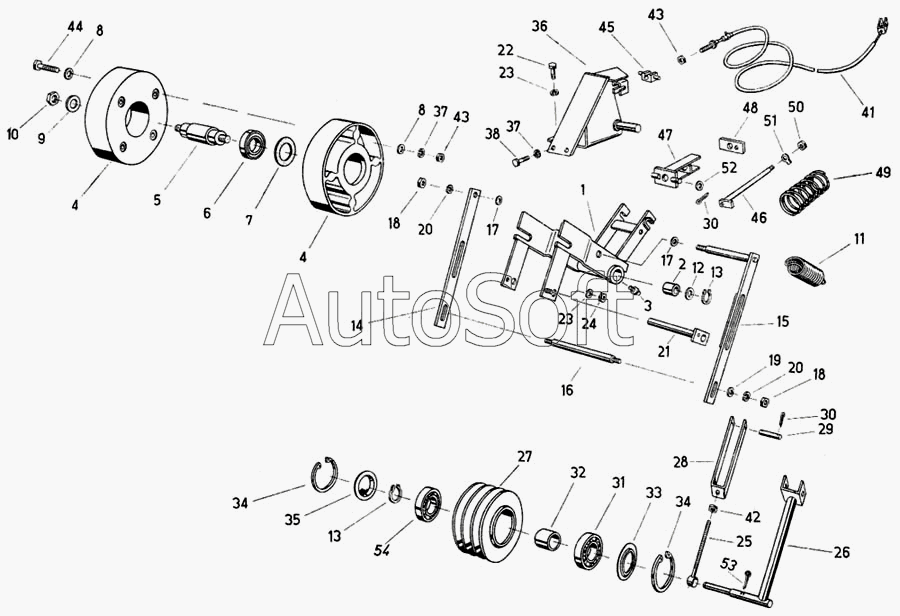

Каталог запасных частей к технике: Fortschritt Е-281-С. Ременная муфта
42
27
28
29
30
30
31
32
33
34
34
35
36
37
37
38
41
26
43
43
44
45
46
47
48
49
50
51
52
53
54
13
13
1
2
3
4
4
5
6
7
8
8
9
10
11
12
14
15
16
17
17
18
18
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4032 81008 0 | 4***0 | Рычаг качающийся, в сборе | |
| 1 | 4***5 | Рычаг качающийся | |
| 2 | В***5 | Втулка 40/50х25 | |
| 3 | 9***5 | Масленка коническая | |
| 4 | 4***4 | Ролик | |
| 5 | 4***2 | Ось | |
| 6 | 9***5 | Шарикоподшипник радиальный | |
| 7 | 4***8 | Шайба уплотнительная | |
| 8 | 9***7 | Шайба 11,5 | |
| 9 | 9***8 | Шайба 22х50х4 | |
| 10 | 9***8 | Шестигранная гайка М20х1,5 | |
| 11 | 9***0 | Пружина растяжения В5,5х60х25 | |
| 12 | 9***0 | Шайба 42х60х3 | |
| 13 | 9***4 | Кольцо стопорное | |
| 14 | 4***1 | Направляющая | |
| 15 | 4***3 | Держатель | |
| 16 | 4***8 | Стержень | |
| 17 | 9***8 | Шайба 22х40х5 | |
| 18 | 9***7 | Шестигранная гайка М12 | |
| 19 | 9***8 | Шайба 14 | |
| 20 | 9***4 | Кольцо пружинное | |
| 21 | 4***0 | Держатель | |
| 22 | 9***1 | Болт шестигранный | |
| 23 | 9***6 | Кольцо пружинное | |
| 24 | 9***1 | Гайка шестигранная | |
| 25 | 4***8 | Установочный шпиндель | |
| 26 | 4***1 | Стяжной рычаг | |
| 27 | 4***8 | Шкив клиноременной передачи | |
| 28 | 4***8 | Хомут растяжения | |
| 29 | 9***4 | Палец 18х125х109 | |
| 30 | 9***4 | Шплинт 5х32 | |
| 31 | 9***8 | Шарикоподшипник радиальный | |
| 32 | 4***2 | Распорное кольцо | |
| 33 | 4***3 | Шайба защитная | |
| 34 | 9***4 | Кольцо стопорное | |
| 35 | 9***7 | Крышка 80 | |
| 36 | 4***1 | Контропора | |
| 37 | 9***5 | Кольцо пружинное | |
| 38 | 9***2 | Болт шестигранный | |
| 41 | 4***2 | Канатная тяга | |
| 42 | 9***1 | Гайка шестигранная | |
| 43 | 9***8 | Гайка шестигранная | |
| 44 | 9***3 | Болт шестигранный | |
| 45 | 4***3 | Противодержатель | |
| 46 | 4***7 | Шпиндель | |
| 47 | 4***0 | Опорная рама | |
| 48 | 4***5 | Плита | |
| 49 | 9***1 | Пружина сжатия В9х100х11,5 | |
| 50 | 9***6 | Гайка шестигранная | |
| 51 | 9***1 | Стопорная шайба 22 | |
| 52 | 9***1 | Шайба | |
| 53 | 9***4 | Шплинт 5х60 | |
| 54 | 9***1 | Шарикоподшипник радиальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
