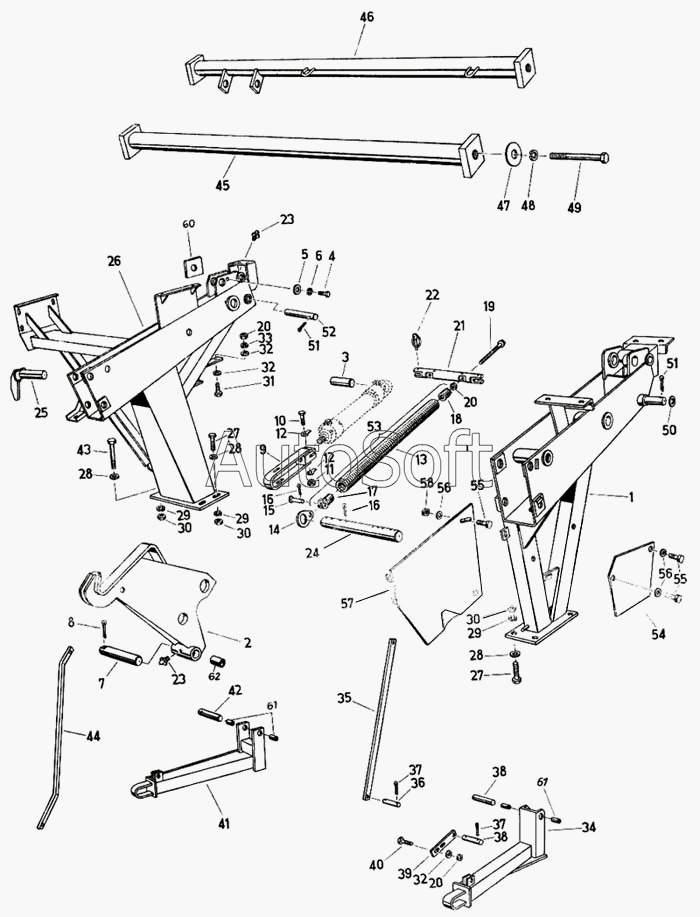

Каталог запасных частей к технике: Fortschritt Е-281-С. Подъемный механизм
47
32
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
31
48
49
50
51
51
52
53
54
55
55
56
56
57
58
60
61
61
62
16
16
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
1
17
18
19
20
20
20
21
22
23
23
24
25
26
27
27
28
28
28
29
29
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Опора | |
| 2 | 4***8 | Рычаг подъемный, в сборе | |
| 3 | 4***0 | Палец | |
| 4 | 9***7 | Болт шестигранный | |
| 5 | 9***4 | Шайба 11х60х4 | |
| 6 | 9***5 | Кольцо пружинное | |
| 7 | 4***7 | Палец | |
| 8 | 9***0 | Шплинт | |
| 9 | 4***7 | Соединение подвижное | |
| 10 | 9***1 | Болт шестигранный | |
| 11 | 9***6 | Гайка шестигранная | |
| 12 | 9***8 | Шайба стопорная | |
| 13 | 4***2 | Пружина | |
| 14 | 4***5 | Серьга | |
| 15 | 9***2 | Палец 12х55х40 | |
| 16 | 9***4 | Шплинт 8х60 | |
| 17 | 4***8 | Ввертка | |
| 18 | 4***4 | Ввертка | |
| 19 | 4***4 | Шпиндель | |
| 20 | 9***7 | Шестигранная гайка М12 | |
| 21 | 4***6 | Палец | |
| 22 | 9***0 | Штекер откидной | |
| 23 | 9***7 | Масленка коническая | |
| 24 | 4***8 | Палец | |
| 25 | 4***1 | Штекер | |
| 26 | 4***0 | Опорная стойка | |
| 27 | 9***8 | Болт шестигранный | |
| 28 | 9***0 | Шайба 18 | |
| 29 | 9***2 | Кольцо пружинное | |
| 30 | 9***1 | Гайка шестигранная | |
| 31 | 9***8 | Болт шестигранный | |
| 32 | 9***8 | Шайба 14х32х3 | |
| 33 | 9***4 | Кольцо пружинное | |
| 34 | 4***0 | Качающийся рычаг, левый | |
| 35 | 4***6 | Соединительная тяга | |
| 36 | 9***2 | Палец | |
| 37 | 9***8 | Шплинт | |
| 38 | 4***1 | Палец | |
| 39 | 4***4 | Соединительная тяга | |
| 40 | 9***8 | Болт шестигранный | |
| 41 | 4***7 | Качающийся рычаг, правый | |
| 42 | 4***2 | Палец | |
| 43 | 9***8 | Болт шестигранный | |
| 44 | 4***0 | Соединительная тяга | |
| 45 | 4***3 | Поперечина, передняя | |
| 46 | 4***0 | Поперечина, задняя | |
| 47 | 9***4 | Шайба 22х60х2 | |
| 48 | 9***5 | Пружинная шайба В20 | |
| 49 | 9***3 | Болт с шестигранной головкой М20х150 | |
| 50 | 9***1 | Шайба 31 | |
| 51 | 9***3 | Шплинт 6,3х55 | |
| 52 | 4***5 | Палец | |
| 53 | 4***1 | Пружина растяжения | |
| 54 | 4***7 | Защита цепей, задняя | |
| 55 | 9***2 | Болт шестигранный | |
| 56 | 9***7 | Шайба 11х25х3 | |
| 57 | 4***0 | Защита цепей, передняя | |
| 58 | 9***6 | Гайка шестигранная | |
| 60 | 4***2 | Шайба | |
| 61 | 4***5 | Втулка | |
| 62 | 9***7 | Втулка 32G7/40r6х22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
