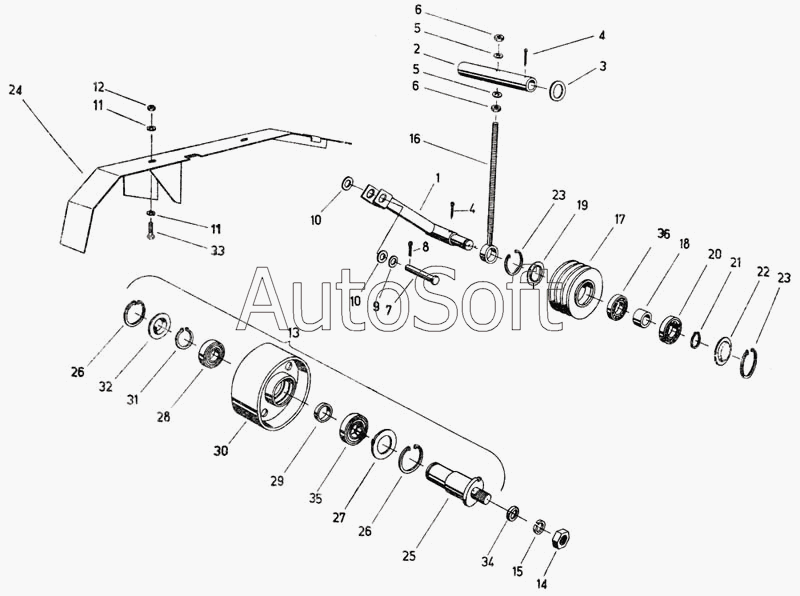

Каталог запасных частей к технике: Fortschritt Е-281-С. Устройство натяжения клинового ремня
28
20
21
22
23
23
24
25
26
26
27
19
29
30
31
32
33
34
35
36
11
11
2
4
4
5
5
6
6
7
8
9
10
10
1
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Стяжной рычаг | |
| 2 | 4***2 | Поддерживающая труба | |
| 4 | 9***4 | Шплинт 5х60 | |
| 5 | 9***0 | Шайба 18 | |
| 6 | 9***1 | Шестигранная гайка М16 | |
| 7 | 9***7 | Палец | |
| 8 | 9***7 | Шплинт 8х50 | |
| 9 | 9***7 | Шайба 38х50х3 | |
| 10 | 9***0 | Шайба 38х50х1 | |
| 11 | 9***8 | Шайба | |
| 12 | 9***7 | Шестигранная гайка М12 | |
| 13 | 4***4 | Натяжной ролик | |
| 14 | 9***6 | Гайка шестигранная | |
| 15 | 9***3 | Кольцо пружинное | |
| 16 | 4***3 | Установочный шпиндель | |
| 17 | 4***7 | Шкив клиноременной, в сборе | |
| 18 | 4***2 | Распорное кольцо | |
| 19 | 4***3 | Верхняя шайба | |
| 20 | 9***8 | Шарикоподшипник радиальный | |
| 21 | 9***4 | Кольцо стопорное | |
| 22 | 9***7 | Крышка 80 | |
| 23 | 9***4 | Кольцо стопорное | |
| 24 | 4***3 | Защита вариатора | |
| 25 | 4***2 | Палец | |
| 26 | 9***8 | Кольцо стопорное | |
| 27 | 4***3 | Уплотнительная шайба | |
| 28 | 9***4 | Радиальный шарикоподшипник 6206 | |
| 29 | 4***7 | Втулка | |
| 30 | 4***5 | Натяжной ролик | |
| 31 | 9***5 | Кольцо стопорное | |
| 32 | 9***7 | Крышка 62 | |
| 33 | 9***3 | Болт шестигранный | |
| 34 | 9***3 | Шайба | |
| 35 | 9***6 | Шарикоподшипник радиальный | |
| 36 | 9***1 | Шарикоподшипник радиальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
