Каталог запасных частей к технике: Fortschritt Е-281-С. Электрическое оборудование, стартер
1
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43

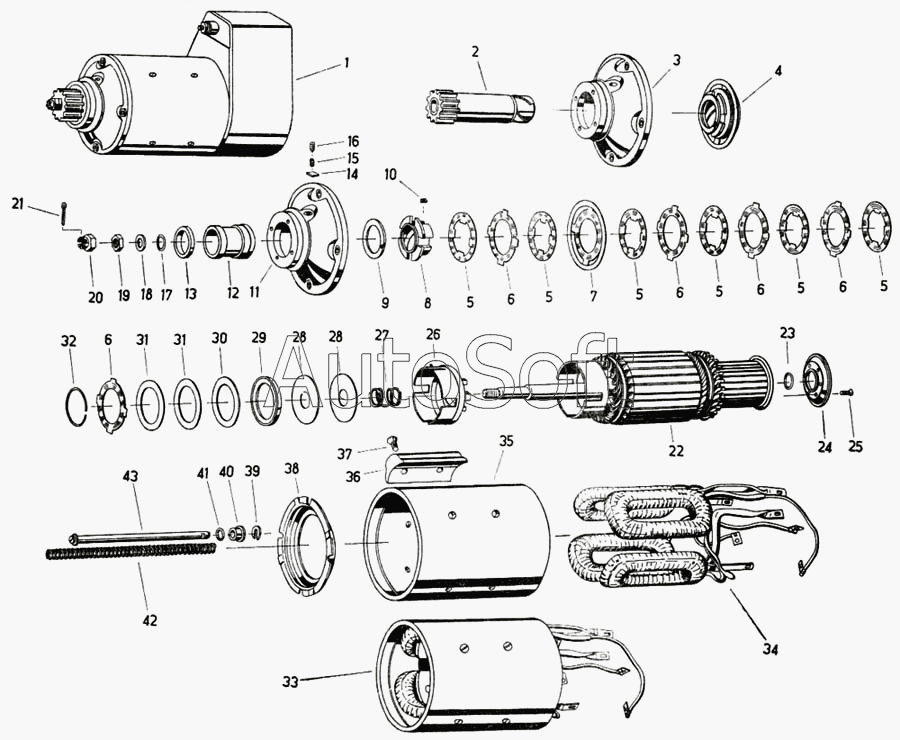

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Стартер в стандартном исполнении | |
| 1 | 1***1 | Стартер в исполнении для тропического климата | |
| 2 | 1***8 | Ведущая шестерня, в сборе | |
| 3 | 1***6 | Подшипниковый узел, в сборе | |
| 4 | 1***4 | Деталь сцепления | |
| 5 | 1***2 | Диск сцепления | |
| 6 | 1***0 | Диск сцепления | |
| 7 | 1***7 | Тормозной диск | |
| 8 | 1***5 | Деталь сцепления | |
| 9 | 1***1 | Шайба | |
| 10 | 1***8 | Пружина сжатия | |
| 11 | П***л | Подшипниковый узел | |
| 12 | 1***4 | Втулка подшипника | |
| 13 | К***7 | Кольцо уплотнения вала 35х74х7 | |
| 14 | 1***2 | Вкладыш | |
| 15 | 1***0 | Пружина сжатия | |
| 16 | 9***6 | Шпилька М10х12 | |
| 17 | 1***7 | Регулировочная шайба | |
| 18 | Ш***5 | Шайба 12х22,5х1,5 | |
| 19 | 1***5 | Шестигранная гайка | |
| 20 | 1***3 | Корончатая гайка | |
| 21 | 9***8 | Шплинт | |
| 22 | 1***1 | Анкерный болт, в сборе | |
| 23 | 1***6 | Фетровое уплотнение | |
| 24 | 1***4 | Расцепляющая шайба | |
| 25 | 9***7 | Болт с потайной головкой АМ4х6 | |
| 26 | 1***2 | Захват | |
| 27 | 1***0 | Пружина сжатия | |
| 28 | 1***7 | Предохранительная шайба | |
| 29 | 1***5 | Нажимная шайба | |
| 30 | 1***3 | Промежуточная шайба 0,5 толщиной | |
| 31 | 1***1 | Промежуточная шайба 0,2 толщиной | |
| 32 | 1***8 | Стопорное кольцо | |
| 33 | 1***6 | Корпус полюсов, в сборе | |
| 34 | 1***2 | Полюсная катушка | |
| 35 | 1***0 | Корпус полюсов | |
| 36 | 1***7 | Полюс | |
| 37 | 9***7 | Болт с потайной головкой АМ4х6 | |
| 38 | 1***5 | Тормозное кольцо | |
| 39 | 1***3 | Закладочная шайба | |
| 40 | 1***1 | Специальный болт | |
| 41 | 1***8 | Верхняя шайба | |
| 42 | 1***6 | Пружина сжатия | |
| 43 | 1***4 | Нажимной болт, в сборе |
