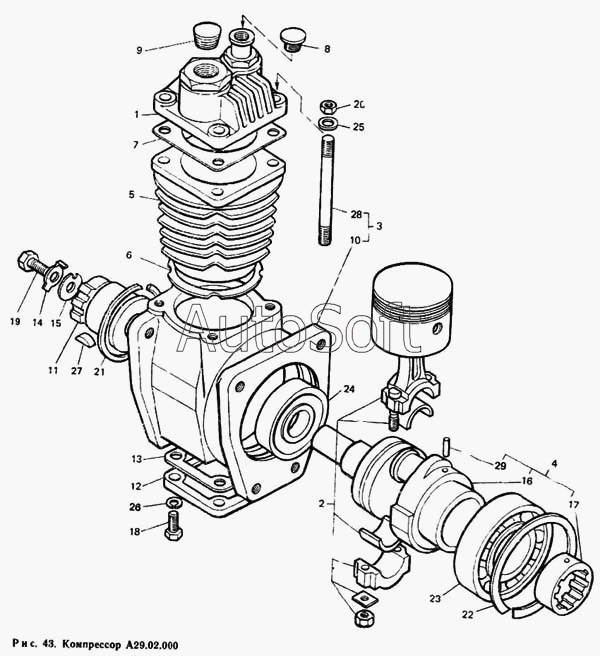

Каталог запасных частей к технике: ЛТЗ Т-40М. Компрессор А29.02.000
18
24
22
25
28
21
29
27
26
23
10
9
11
20
19
17
16
15
14
13
12
1
8
2
5
4
6
7
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.02.000 | А***0 | Компрессор ТУ 23.1.293-79 | |
| 1 | А***0 | Головка цилиндра | |
| 2 | А***0 | Поршень и шатун | |
| 3 | А***0 | Картер со шпильками | |
| 4 | А***0 | Вал коленчатый | |
| 5 | А***2 | Цилиндр | |
| 6 | А***6 | Прокладка цилиндра | |
| 7 | А***8 | Прокладка головки | |
| 8 | А***5 | Пробка транспортная для отв. д. 15 | |
| 9 | А***1 | Пробка транспортная для отв. К 1.2" | |
| 10 | А***1 | Картер | |
| 11 | А***2 | Втулка шлицевая | |
| 12 | А***3 | Крышка | |
| 13 | А***4 | Прокладка крышки | |
| 14 | А***5 | Шайба | |
| 15 | А***6 | Шайба | |
| 16 | А***1 | Вал коленчатый | |
| 17 | А***2 | Втулка шлицевая | |
| 18 | Б***0 | Болт М8-6gХ20.58.05 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М12-6gХ25.88.05 ГОСТ 7796-70 | |
| 20 | Г***0 | Гайка М8Х1-6Н.8.45.05 ГОСТ 15524-70 | |
| 21 | К***6 | Кольцо 2В72 ГОСТ 13941-86 | |
| 22 | К***6 | Кольцо 2В95 ГОСТ 13941-86 | |
| 23 | П***5 | Подшипник 112 ГОСТ 8338-75 | |
| 24 | П***1 | Подшипник 60207 ГОСТ 7242-81 | |
| 25 | Ш***8 | Шайба 8.04.05 ГОСТ 11371-78 | |
| 26 | Г***0 | Гайка 8 65Г 06 ГОСТ 6402-70 | |
| 27 | Ш***0 | Шпонка 5Х7,5 ГОСТ 24071-80 | |
| 28 | Ш***0 | Шпилька М8Х [(1,25Х2r)/1-6g]Х95.109.40Х05 ГОСТ 22038-76 | |
| 29 | Ш***0 | Штифт 6h8Х12 ГОСТ 3128-70 |
