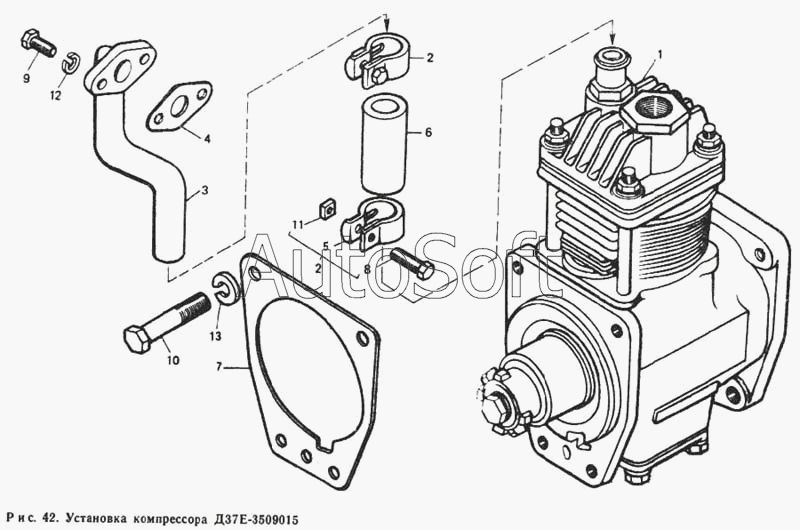

Каталог запасных частей к технике: ЛТЗ Т-40М. Установка компрессора Д37Е-3509015
1
2
2
3
4
5
6
7
10
9
8
12
11
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37Е-3509015 | Д***5 | Установка компрессора | |
| 1 | А***0 | Компрессор ТУ 23.1.293-79 | |
| 2 | Д***0 | Хомут д. 25 | |
| 3 | Д***0 | Трубка впускная | |
| 4 | Д***6 | Прокладка | |
| 5 | Д***0 | Хомут д. 25 | |
| 6 | Д***2 | Трубка соединительная | |
| 7 | Д***3 | Прокладка | |
| 8 | 4***9 | Болт М6-6gх25.88.35.019 ГОСТ 7798-70 | |
| 9 | 4***5 | Болт 4М8-6gх18.88.35.019 ГОСТ 7796-70 | |
| 10 | 4***8 | Болт 4М10-6gх65.58.019 ГОСТ 7795-70 | |
| 11 | 4***1 | Гайка М6-6Н.6.019 ОСТ 23.1.414-81 | |
| 12 | 4***7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 13 | 4***7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
