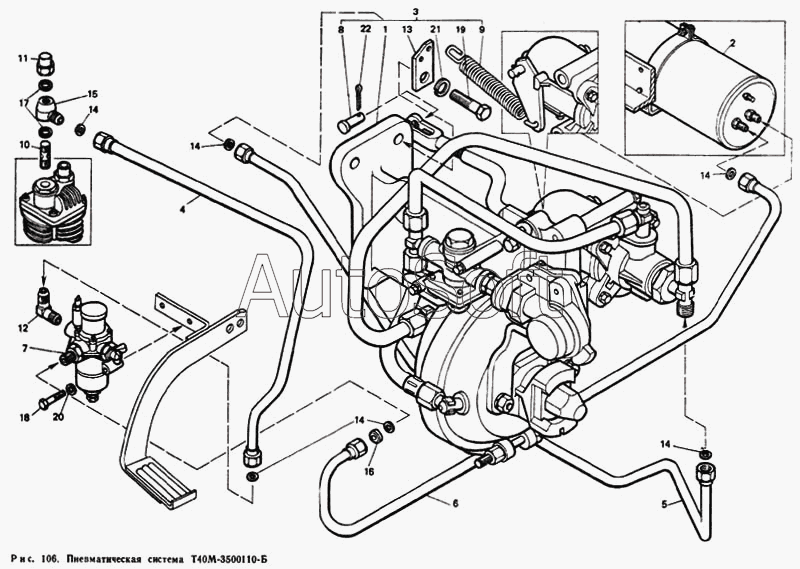

Каталог запасных частей к технике: ЛТЗ Т-40М. Пневматическая система Т40М-3500110-Б
9
22
21
20
19
18
17
16
15
14
14
14
14
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40М-3500110-Б | Т***Б | Пневматическая система | |
| Т40М-3500110-Б | Т***Б | Пневматическая система | |
| Т40М-3500110-Б | Т***Б | Пневматическая система | |
| Т40М-3500110-Б | Т***Б | Пневматическая система | |
| Т40М-3500110-Б | Т***Б | Пневматическая система | |
| 1 | Т***Б | Блок пневматической системы (476117612210) | |
| 2 | Т***А | Установка воздушного баллона | |
| 3 | Т***Б | Блок пневматической системы с деталями управления | |
| 4 | Т***0 | Трубка к регулятору давления | |
| 5 | Т***0 | Трубка от воздушного баллона к крану разобщительному | |
| 6 | Т***0 | Трубка к воздушному баллону | |
| 7 | А***1 | Регулятор давления | |
| 8 | Т***8 | Палец | |
| 9 | 5***2 | Пружина | |
| 10 | Т***А | Штуцер 1/2" | |
| 11 | Т***4 | Гайка колпачковая | |
| 12 | Т***6 | Штуцер угловой | |
| 13 | Т***5 | Ушко пружины | |
| 14 | Т***8 | Кольцо уплотнительное | |
| 15 | Т***А | Угольник поворотный | |
| 16 | 1***5 | Кольцо промежуточное | |
| 17 | Н***4 | Шайба | |
| 18 | Б***0 | Болт М10-6gХ60.88.35.019 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М14-6gХ40.88.35.019 ГОСТ 7796-70 | |
| 20 | Ш***0 | Шайба 10 ОТ 65 Г 06 ГОСТ 6402-70 | |
| 21 | Ш***0 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | |
| 22 | Ш***9 | Шплинт 2Х20 ГОСТ 397-79 |
