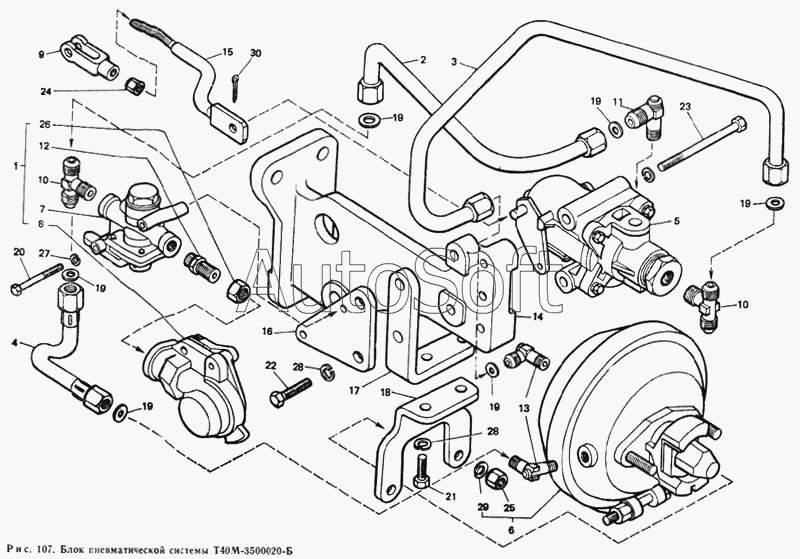

Каталог запасных частей к технике: ЛТЗ Т-40М. Блок пневматической системы Т40М-3500020-Б
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
19
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40М-3500020-Б | Т***Б | Блок пневматической системы (476117612210) | |
| 1 | Т***0 | Головка с краном | |
| 2 | Т***А | Трубка к разобщительному клапану | |
| 3 | Т***А | Трубка к пневмопереходнику | |
| 4 | Т***А | Трубка от пневмопереходника | |
| 5 | А***В | Кран тормозной | |
| 6 | А***0 | Пневмопереходник | |
| 7 | А***0 | Кран разобщительный | |
| 8 | А***0 | Головка соединительная | |
| 9 | Т***А | Вилка тяги | |
| 10 | Т***5 | Штуцер | |
| 10 | Т***5 | Штуцер | |
| 11 | Т***6 | Штуцер угловой | |
| 12 | Т***8 | Штуцер | |
| 13 | Т***9 | Штуцер 1/4" | |
| 14 | Т***А | Кронштейн | |
| 15 | Т***7 | Тяга | |
| 16 | Т***9 | Кронштейн разобщительного крана | |
| 17 | Т***А | Кронштейн верхний | |
| 18 | Т***А | Кронштейн нижний | |
| 19 | Т***8 | Кольцо уплотнительное | |
| 20 | Б***0 | Болт М8-6gХ60.88.35.019 ГОСТ 7795-70 | |
| 21 | Б***0 | Болт М10-6gХ25.88.35.019 ГОСТ 7796-70 | |
| 22 | Б***0 | Болт М10-6gХ35.88.35.019 ГОСТ 7796-70 | |
| 23 | Б***0 | Болт М10-6gХ100.88.35.019 ГОСТ 7795-70 | |
| 24 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Г***0 | Гайка М12Х1,25-6Н.019 ГОСТ 5915-70 | |
| 26 | Г***0 | Гайка М22Х1,5-6Н.06.019 ГОСТ 15552-70 | |
| 27 | Ш***0 | Шайба 8 Т 65Т 06 ГОСТ 6402-70 | |
| 28 | 4***7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 29 | Ш***0 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 30 | Ш***9 | Шплинт 2Х20.019 ГОСТ 397-79 |
