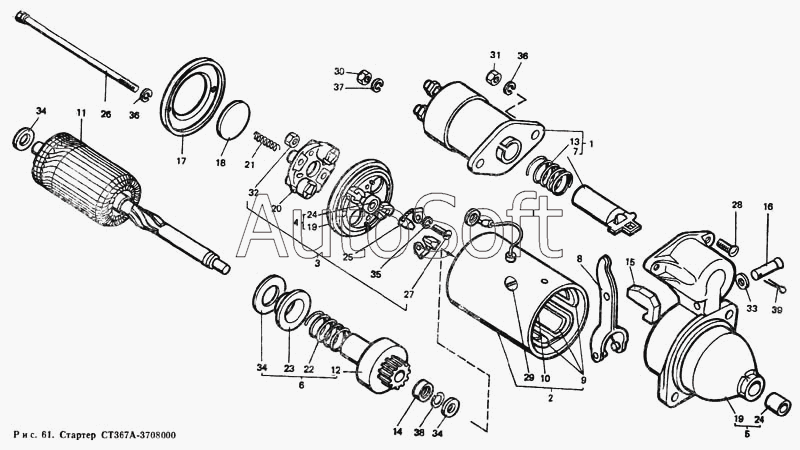

Каталог запасных частей к технике: ЛТЗ Т-40М. Стартер СТ367А-3708000
31
22
23
24
24
25
25
26
27
28
29
30
21
32
33
34
34
34
35
35
36
36
37
38
39
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 367А-3708000 | 3***0 | Стартер | |
| 1 | Р***0 | Реле стартера | |
| 2 | С***0 | Корпус | |
| 3 | С***3 | Крышка со стороны коллектора | |
| 4 | С***3 | Крышка со стороны коллектора с вкладышем | |
| 5 | С***2 | Крышка со стороны привода с вкладышем | |
| 6 | С***0 | Привод | |
| 7 | Р***2 | Якорь | |
| 8 | С***1 | Рычаг | |
| 9 | С***1 | Катушки полюсов последовательные | |
| 10 | С***2 | Катушка полюса | |
| 11 | С***0 | Якорь стартера | |
| 12 | С***0 | Шестерня привода с муфтой | |
| 13 | Р***4 | Пружина | |
| 14 | С***5 | Кольцо упорное | |
| 15 | С***9 | Прокладка уплотнительная | |
| 16 | С***4 | Ось рычага | |
| 17 | С***3 | Колпак | |
| 18 | С***6 | Прокладка | |
| 19 | С***3 | Крышка со стороны коллектора | |
| 20 | С***2 | Щеткодержатель | |
| 21 | С***4 | Пружина щетки | |
| 22 | С***3 | Пружина буферная | |
| 23 | С***7 | Чашка втулки отводки | |
| 24 | 8***3 | Вкладыш | |
| 25 | Ф***7 | Щетка МГСО-1 ГОСТ 12919-79 | |
| 25 | Ф***7 | Щетка МГСО-1 ГОСТ 12919-79 | |
| 26 | С***3 | Болт стяжной | |
| 27 | 4***5 | Винт М4-6gх14 ОСТ 37.001.127-81 (02.102) | |
| 28 | 4***3 | Винт М5-6gх18.48.019 ОСТ 37.001.127-81 (02.122) | |
| 29 | 4***5 | Винт полюсной М8-6gх12 ОСТ 37.001.125-81 (02.203) | |
| 30 | 4***5 | Гайка М8-6Н ОСТ 37.001.124-75 (04.102) | |
| 31 | 4***3 | Гайка М5-6Н ОСТ 37.001.124-75 (04.201) | |
| 32 | 4***2 | Гайка М4-6Н ОСТ 37.001.124-75 (04.202) | |
| 33 | В***3 | Шайба 8 | |
| 34 | С***2 | Шайба 10 | |
| 35 | 4***3 | Шайба 4 ОСТ 37.001.115-75 (05.201) | |
| 35 | 4***3 | Шайба 4 ОСТ 37.001.115-75 (05.201) | |
| 36 | 4***4 | Шайба 5Т ОСТ 37.001.115-75 (05.202) | |
| 37 | (***) | Шайба 8 65Г ГОСТ 6402-70 | |
| 38 | С***8 | Кольцо запорное | |
| 39 | 4***6 | Шплинт 2х12 ОСТ 37.001.171-81 (10.101) |
