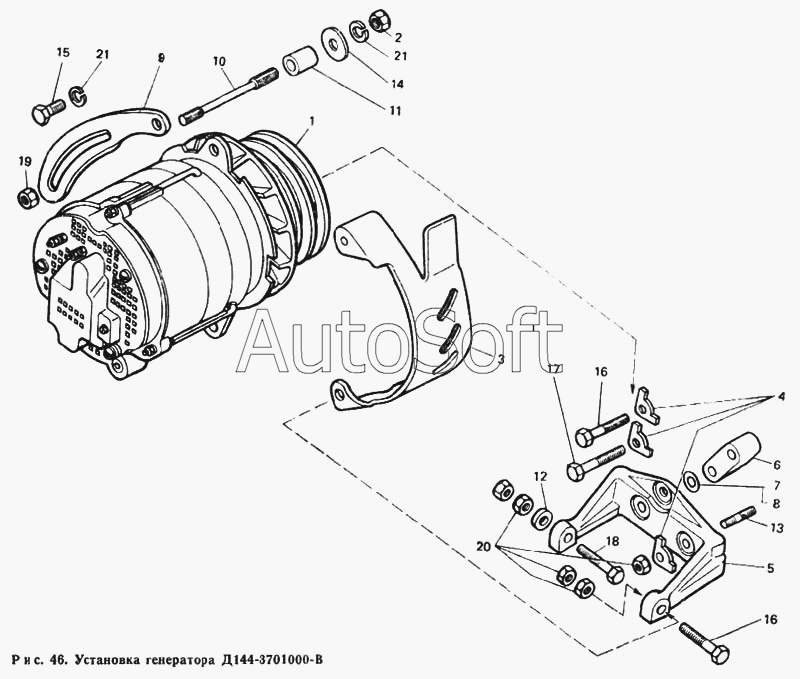

Каталог запасных частей к технике: ЛТЗ Т-40М. Установка генератора Д144-3701000-В
10
21
21
20
19
18
17
16
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д144-3701000-В | Д***В | Установка генератора | |
| Д144-3701000-В | Д***В | Установка генератора | |
| 1 | 4***0 | Генератор 462.3701 ТУ 37.003.1216-84 | |
| 2 | Д***Б | Гайка М8Х1 | |
| 3 | Д***2 | Щиток генератора | |
| 4 | Д***Б | Пластина замковая | |
| 5 | Д***2 | Кронштейн генератора | |
| 6 | Д***3 | Вставка кронштейна генератора | |
| 7 | Д***5 | Шайба | |
| 8 | Д***7 | Шайба | |
| 9 | Д***2 | Планка | |
| 10 | Д***7 | Шпилька | |
| 11 | Д***А | Проставка | |
| 12 | Д***Б | Проставка | |
| 13 | Д***5 | Шпилька | |
| 14 | 2***1 | Шайба | |
| 15 | 4***5 | Болт 4М8-6gх18.88.35.019 ГОСТ 7796-70 | |
| 16 | 4***0 | Болт 4М10-6gх40.88.35.019 ГОСТ 7796-70 | |
| 17 | 4***5 | Болт 4М10-6gх50.88.35.019 ГОСТ 7796-70 | |
| 18 | 4***8 | Болт 4М10-6gх65.88.35.019 ГОСТ 7796-70 | |
| 19 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 21 | 4***6 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
