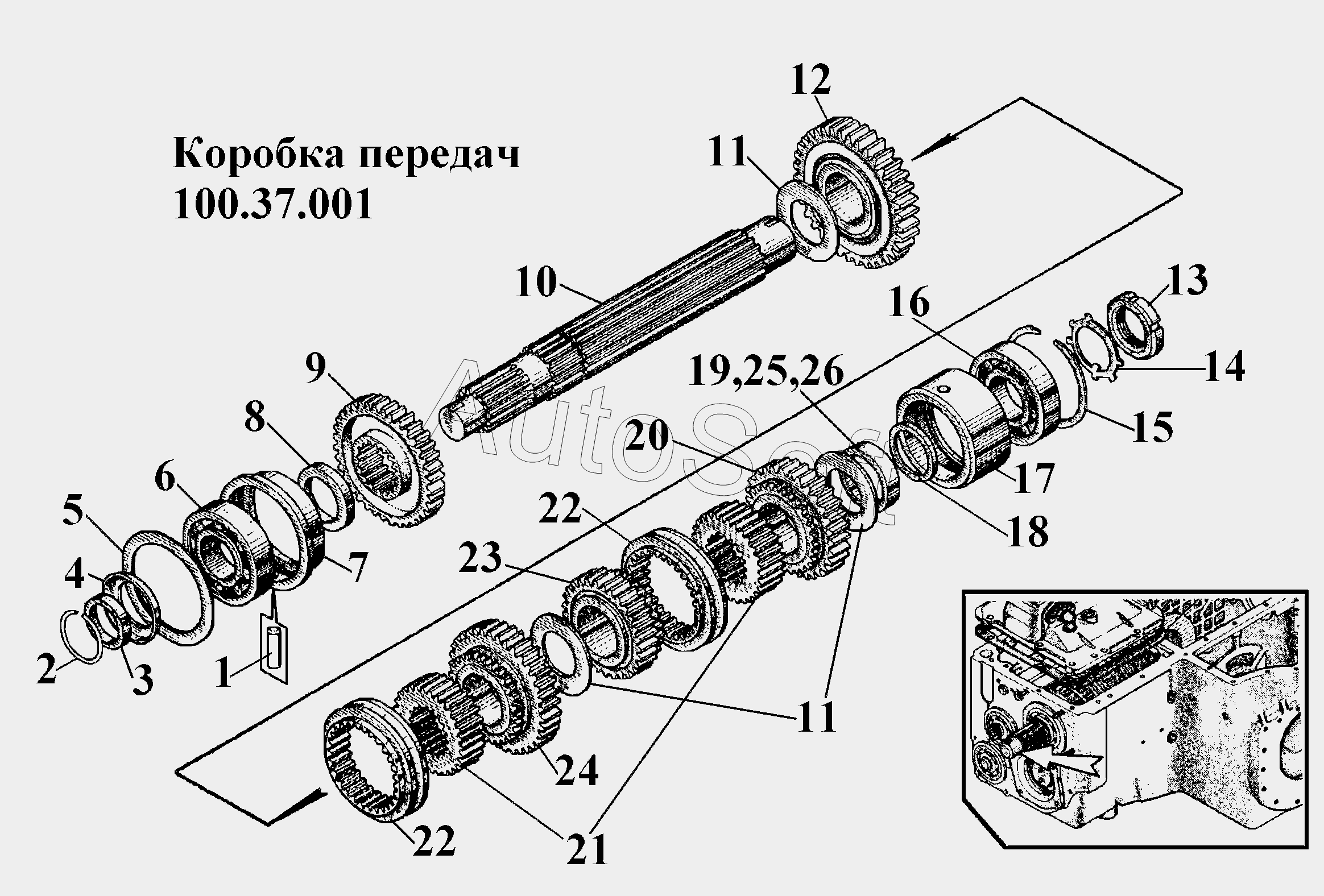

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Коробка передач 100.37.001 (2)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Штифт | |
| 2 | 7***1 | Кольцо пружинное | |
| 3 | 8***6 | Втулка | |
| 4 | 8***1 | Шайба маслоотражательная | |
| 5 | 1***1 | Шайба волнистая | |
| 6 | 3***1 | Шарикоподшипник радиальный однорядный | |
| 7 | 1***5 | Стакан подшипника | |
| 8 | 1***5 | Втулка распорная | |
| 9 | 1***1 | Шестерня постоянного зацепления | |
| 10 | 8***0 | Вал первичный | |
| 11 | 1***4 | Кольцо | |
| 12 | 1***2 | Шестерня IY передачи | |
| 13 | 7***1 | Гайка круглая | |
| 14 | 7***1 | Шайба стопорная | |
| 15 | К***0 | Кольцо упорное | |
| 16 | 7***М | Подшипник | |
| 17 | 7***А | Стакан подшипника | |
| 18 | 7***7 | Кольцо упорное | |
| 19 | 1***1 | Втулка распорная | |
| 20 | 1***2 | Шестерня II передачи | |
| 21 | 1***1 | Муфта зубчатая | |
| 22 | 1***2 | Муфта подвижная | |
| 23 | 1***2 | Шестерня I передачи | |
| 24 | 1***2 | Шестерня III передачи | |
| 25 | 1***1 | Втулка распорная | |
| 26 | 1***2 | Втулка распорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
