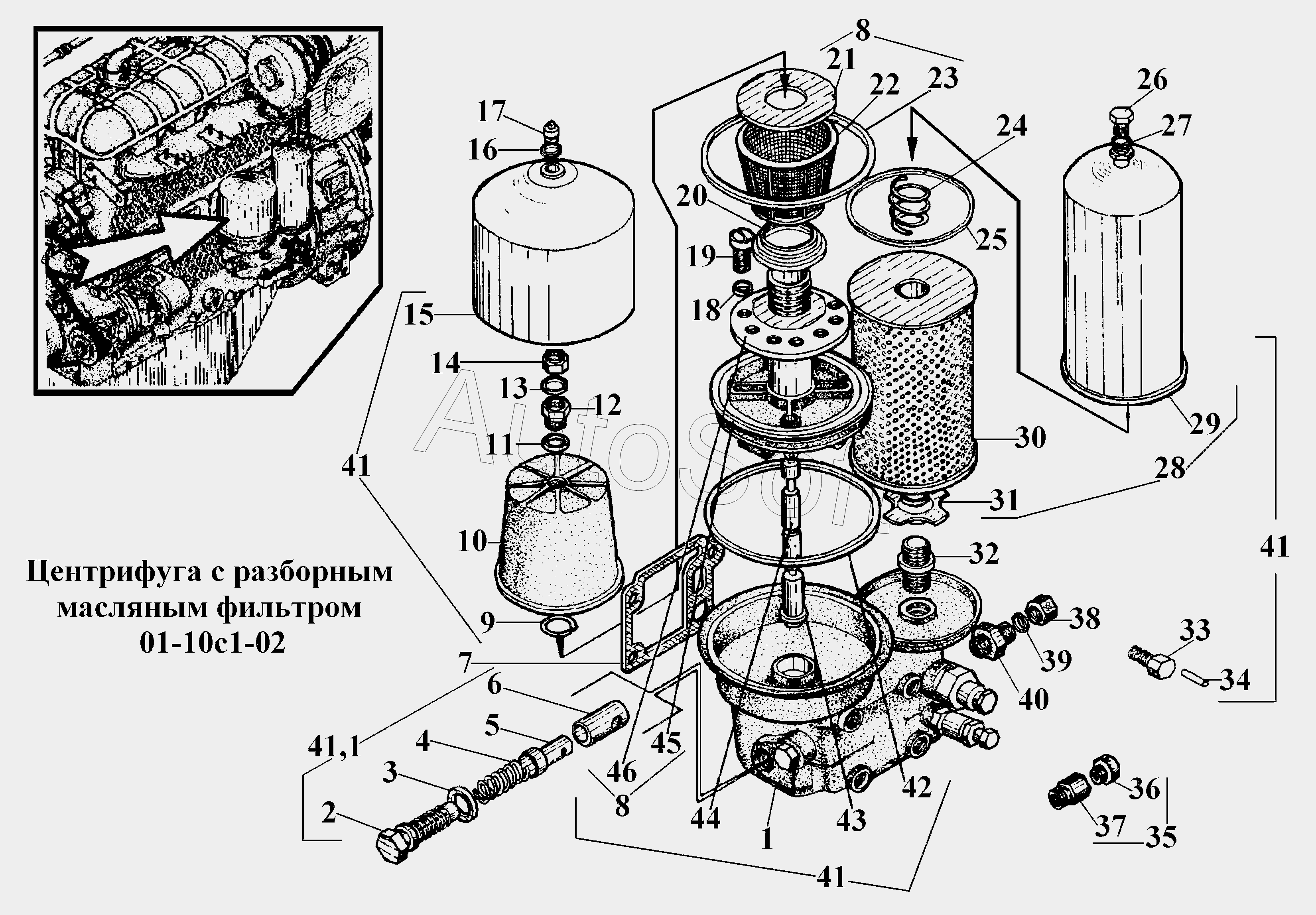

Каталог запасных частей к технике: ВгТЗ ВТ-100Д (2015). Центрифуга с разборным масляным фильтром 01-10с1-02
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Корпус | |
| 2 | 0***3 | Болт | |
| 3 | 0***А | Прокладка | |
| 4 | 0***А | Пружина | |
| 5 | 0***1 | Клапан | |
| 6 | 0***1 | Стакан | |
| 7 | 4***9 | Прокладка | |
| 8 | 1***В | Ротор | |
| 9 | 1***2 | Кольцо | |
| 10 | 1***1 | Крышка ротора | |
| 11 | 1***1 | Прокладка | |
| 12 | 1***А | Гайка ротора | |
| 13 | 1***А | Шайба упорная | |
| 14 | М***4 | Гайка | |
| 15 | 0***1 | Колпак | |
| 16 | 0***8 | Прокладка | |
| 17 | 1***1 | Гайка колпака | |
| 18 | 6***2 | Шайба пружинная | |
| 19 | В***3 | Винт | |
| 20 | 0***2 | Чашка опорная | |
| 21 | 0***8 | Крыльчатка с крышкой в сборе | |
| 22 | 2***0 | Сетка фильтрующая | |
| 23 | 0***5 | Кольцо | |
| 24 | 8***0 | Пружина | |
| 25 | К***2 | Прокладка | |
| 26 | 3***5 | Пробка | |
| 27 | 3***8 | Прокладка | |
| 28 | 8***0 | Фильтр сменный | |
| 29 | 8***0 | Колпак | |
| 30 | 8***2 | Элемент фильтрующий | |
| 31 | 8***1 | Крышка замковая | |
| 32 | К***3 | Штуцер | |
| 33 | 1***А | Форсунка | |
| 34 | 1***1 | Штифт | |
| 35 | 0***2 | Центрифуга с разборным масляным фильтром | |
| 36 | 0***8 | Пробка | |
| 37 | 4***4 | Штуцер | |
| 38 | 0***3 | Пробка | |
| 39 | 0***4 | Прокладка | |
| 40 | 0***1 | Штуцер | |
| 41 | К***0 | Центрифуга с разборным масляным фильтром | |
| 42 | 1***А | Прокладка | |
| 43 | 0***А | Трубка маслоотводящая | |
| 44 | 1***2 | Ось ротора | |
| 45 | 1***В | Остов ротора в сборе | |
| 46 | 1***Б | Маслоотражатель |
