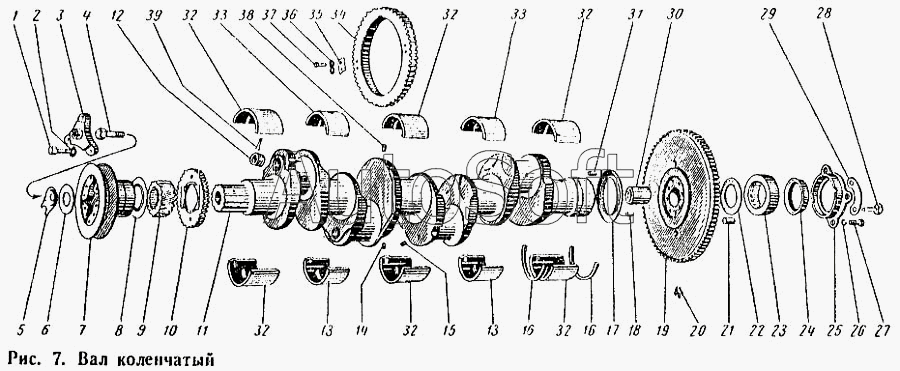

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Вал коленчатый
28
17
18
19
20
21
22
23
24
25
26
27
16
16
29
30
31
32
32
32
32
32
32
33
33
34
35
36
37
38
39
4
1
2
3
5
6
7
8
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-0403 | 0***3 | Венец маховика (входит в узел 6Т3-04с6) | |
| 41-04с1-2 | 4***2 | Вал коленчатый в сборе | |
| 41-04с3-2 | 4***2 | Вал коленчатый в сборе | |
| 41-04с5-2 | 4***2 | Вал коленчатый с вкладышами (комплект запасных частей) | |
| 4Т6-04с8 | 4***8 | Вкладыши коренных подшипников | |
| 4Т6-04с9 | 4***9 | Комплект коренных вкладышей | |
| 6Т3-0402 | 6***2 | Маховик (входит в узел 6Т3-04с6) | |
| 6Т3-04с2 | 6***2 | Маховик в сборе | |
| 6Т6-04с7 | 6***7 | Вкладыши коренных подшипников | |
| 1 | Б***2 | Болт М16Х32 кл. 2-015, ГОСТ 7796-62 | |
| 2 | 0***5 | Шайба стопорная | |
| 3 | 0***4 | Храповик | |
| 4 | 6***0 | Болт | |
| 5 | 6***9 | Шайба стопорная | |
| 6 | 6***1 | Шайба поджимная | |
| 7 | 4***6 | Шкив коленчатого вала | |
| 8 | 6***5 | Маслоотражатель коленчатого вала передний | |
| 9 | 0***4 | Шестерня коленчатого вала | |
| 10 | 0***1 | Шестерня привода масляного насоса | |
| 11 | 4***2 | Вал коленчатый | |
| 12 | 6***1 | Заглушка | |
| 13 | 6***1 | Вкладыш коренного подшипника нижний | |
| 14 | 4***8 | Штифт цилиндрический 10Пр22аХ10 | |
| 15 | П***7 | Пробка КГ-1/8, ГОСТ 12721-67 | |
| 16 | 6***1 | Полукольцо упорного подшипника | |
| 17 | 0***1 | Маслоотражатель коленчатого вала задний | |
| 18 | Ш***8 | Штифт цилиндрический 8Пр13Х26, ГОСТ 3128-66 | |
| 19 | 6***6 | Маховик в сборе | |
| 20 | М***6 | Масленка I-АI, ГОСТ 1303-56 | |
| 21 | С***1 | Штифт цилиндрический | |
| 22 | 6***3 | Шайба маслоотражательная | |
| 23 | Р***0 | Роликоподшипник 292208, ГОСТ 5377-60 | |
| 24 | М***6 | Манжета I-I-50, Н536-66 | |
| 25 | 6***5 | Корпус сальника | |
| 26 | Ш***1 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | |
| 27 | Б***2 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | |
| 28 | 6***4 | Болт крепления маховика | |
| 29 | 6***6 | Шайба замковая | |
| 30 | 6***3 | Втулка шлицевая | |
| 31 | Ш***6 | Штифт цилиндрический 16ВХ40, ГОСТ 3128-60 | |
| 32 | 6***1 | Вкладыш коренного подшипника средний верхний | |
| 33 | 6***1 | Вкладыш коренного подшипника верхний | |
| 34 | 4***2 | Шестерня привода механизма уравновешивания | |
| 35 | 4***6 | Шайба упорная | |
| 36 | 4***7 | Шайба замковая | |
| 37 | Б***2 | Болт М8Х16 кл. 2-015, ГОСТ 7796-62 | |
| 38 | Ш***2 | Штифт цилиндрический 10Пр2аХ25, ГОСТ 3128-60 | |
| 39 | Ш***4 | Шплинт 4Х22-005, ГОСТ 397-64 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
