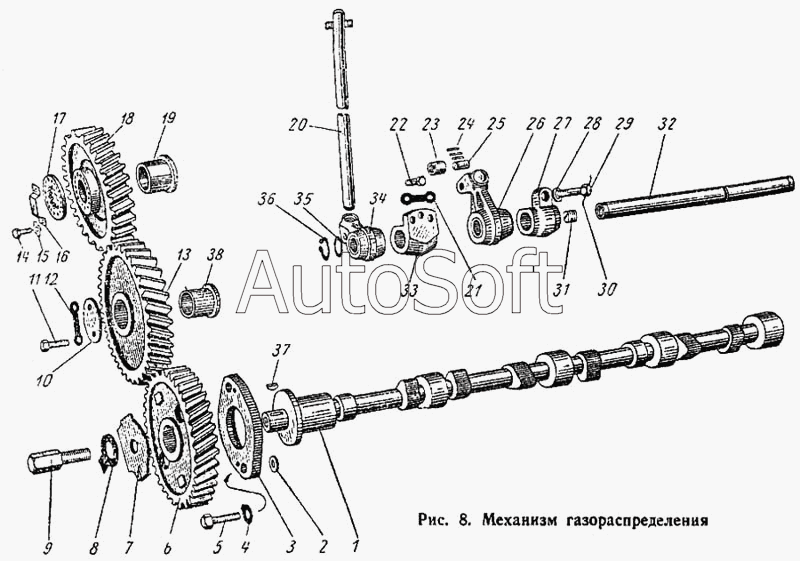

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Механизм газораспределения
29
19
20
21
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
37
38
7
1
2
3
4
5
6
8
9
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-05с12 | 4***2 | Шестерня привода топливного насоса в сборе | |
| 41-05с3 | 4***3 | Ось толкателей в сборе | |
| 6Т2-05с9 | 6***9 | Шестерня паразитная в сборе | |
| СМД55-0506 | С***6 | Шайба | |
| 1 | 4***1 | Вал распределительный | |
| 2 | 0***1 | Шайба регулировочная | |
| 3 | 4***4 | Шайба упорная | |
| 4 | 6***6 | Шайба стопорная | |
| 5 | Б***2 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | |
| 6 | 6***2 | Шестерня распределительного вала | |
| 7 | 0***7 | Шайба | |
| 8 | 0***5 | Шайба стопорная | |
| 9 | 0***1 | Болт-поводок | |
| 11 | Б***2 | Болт М8Х 16 кл. 2-015 ГОСТ 7796-62 | |
| 12 | Ш***6 | Шайба замковая II 9Х24, Н502-66 | |
| 13 | 6***3 | Шестерня паразитная | |
| 14 | Б***2 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | |
| 15 | Ш***- | Шайба стопорная 8,5, ГОСТ 3693-52, Н498-66 | |
| 16 | 4***3 | Скоба | |
| 17 | С***0 | Фланец шлицевой | |
| 18 | 4***2 | Шестерня привода топливного насоса | |
| 19 | С***5 | Втулка | |
| 20 | 6***8 | Штанга толкателя в сборе | |
| 21 | 6***5 | Шайба замковая | |
| 22 | Б***2 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | |
| 23 | 2***0 | Ролик толкателя коромысла | |
| 24 | 2***6 | Ролик игольчатый | |
| 25 | 2***4 | Ось ролика толкателя | |
| 26 | 2***2 | Толкатель в сборе | |
| 27 | 0***0 | Опора оси толкателей маслоподводящая | |
| 28 | Ш***6 | Шайба 13Х24Х2, Н495-66 | |
| 29 | 6***1 | Болт специальный | |
| 30 | П***6 | Проволока 0,1Х150, ГОСТ 3282-46 | |
| 31 | П***7 | Пробка КГ-3/8, ГОСТ 12721-67 | |
| 32 | 4***6 | Ось толкателей | |
| 33 | 0***2 | Опора оси толкателей | |
| 34 | 2***0 | Толкатель с роликами в сборе | |
| 35 | 6***5 | Шайба | |
| 36 | К***6 | Кольцо НЭ-22, ГОСТ 9301-59 Н512-66 | |
| 37 | Ш***0 | Шпонка сегментная 8Х10, ГОСТ 8795-58 Н508-66 | |
| 38 | 0***7 | Втулка паразитной шестерни |
