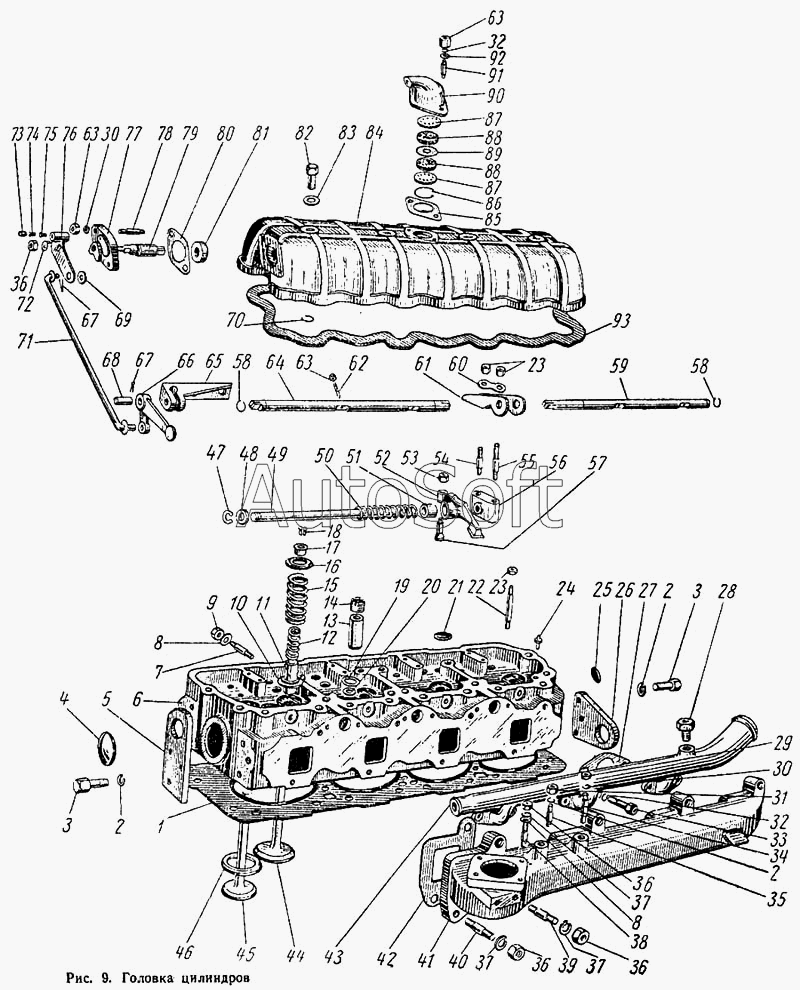

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Головка цилиндров
1
2
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
36
36
36
37
37
37
38
39
40
41
42
43
44
45
46
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
63
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-06с3 | 0***3 | Коромысло клапана в сборе | |
| 41-06с11 | 4***1 | Сапун в сборе | |
| 41-06с15 | 4***5 | Труба водяная в сборе | |
| 41-06с20 | 4***0 | Корпус декомпрессора с фиксатором в сборе | |
| 41-06с6 | 4***6 | Передаточный механизм газораспределения | |
| 43-06с13-1 | 4***1 | Коллектор впускной в сборе | |
| 43-06с2 | 4***2 | Головка цилиндров в сборе | |
| 43-06с7 | 4***7 | Колпак головки цилиндров в сборе | |
| 43-06с9 | 4***9 | Головка с клапанами | |
| 1 | 4***8 | Прокладка головки в сборе | |
| 2 | Ш***1 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | |
| 3 | 0***9 | Болт | |
| 4 | З***7 | Заглушка 60, ГОСТ 3111-67 | |
| 5 | 6***3 | Кронштейн грузовой задний | |
| 6 | 4***1 | Головка цилиндров | |
| 7 | Ш***6 | Шпилька М10Х32 Н478-66 | |
| 8 | Ш***6 | Шайба 10,5Х17,5Х2 Н495-66 | |
| 9 | С***5 | Гайка крепления выхлопного коллектора | |
| 10 | 2***5 | Шайба пружин клапана | |
| 11 | 6***А | Втулка клапана направляющая | |
| 12 | 2***1 | Пружина клапана внутренняя | |
| 13 | 2***Б | Стакан форсунки | |
| 14 | 2***3 | Гайка стакана форсунки | |
| 15 | 2***0 | Пружина клапана наружная | |
| 16 | 2***Б | Тарелка пружин клапана | |
| 17 | 2***6 | Втулка тарелки пружин клапана | |
| 17 | К***6 | Кольцо НЭ-22 ГОСТ 9301- 59 Н512-66 | |
| 18 | 2***8 | Сухарь клапана | |
| 19 | 2***В | Кольцо стакана форсунки уплотнительное | |
| 20 | 3***П | Шайба | |
| 21 | З***7 | Заглушка 35, ГОСТ 3111-67 | |
| 22 | Ш***6 | Шпилька М12Х1,25 кл. 2а-95, Н479-66 | |
| 23 | Г***2 | Гайка М12Х1,25 кл. 2а-055, ГОСТ 2524-62 | |
| 24 | Н***6 | Ниппель 6Х33 Н509-66 | |
| 25 | З***7 | Заглушка 40, ГОСТ 3111-67 | |
| 26 | 6***6 | Кронштейн грузовой передний | |
| 27 | 6***7 | Прокладка водяной трубы | |
| 28 | 4***9 | Втулка резьбовая | |
| 29 | Г***2 | Гайка М14 кл. 2-055, ГОСТ 2524-62 | |
| 30 | Ш***1 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | |
| 31 | Г***2 | Гайка М12 кл. 2-055, ГОСТ 2524-62 | |
| 32 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 33 | Б***2 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | |
| 34 | Ш***6 | Шпилька Б М14 кл. Т0/2Х40 (28/30) 055 Н620-68 | |
| 35 | Ш***6 | Шпилька М12Х28 Н478-66 | |
| 36 | Г***2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 37 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 38 | Ш***6 | Шпилька М10Х28 Н478-66 | |
| 39 | Ш***6 | Шпилька М10Х23 К478-66 | |
| 40 | Ш***6 | Шпилька М10Х40 Н478-66 | |
| 41 | 4***1 | Коллектор всасывающий | |
| 42 | 0***1 | Прокладка всасывающего коллектора | |
| 43 | 4***2 | Труба водяная | |
| 44 | 2***А | Клапан впускной | |
| 45 | 2***А | Клапан выпускной | |
| 46 | 2***0 | Седло выпускного клапана | |
| 48 | 6***5 | Шайба | |
| 49 | 4***4 | Ось коромысел | |
| 50 | 6***5 | Пружина распорная | |
| 51 | 0***8 | Втулка коромысла клапана | |
| 52 | 0***А | Коромысло клапана | |
| 53 | Г***6 | Гайка М12Х1 кл. 2а-055 Н488-66 | |
| 54 | Ш***6 | Шпилька М12Х1,25 кл. 2а-60, Н479-66 | |
| 55 | Ш***6 | Шпилька М12Х1,25 кл. 2а-80, Н479-66 | |
| 56 | 0***6 | Стойка оси коромысел | |
| 57 | 0***9 | Винт коромысла регулировочный | |
| 58 | С***А | Кольцо стопорное | |
| 59 | 4***1 | Валик декомпрессора передний | |
| 60 | 0***5 | Шайба замковая | |
| 61 | 0***7 | Стойка валика декомпрессора | |
| 62 | 0***0 | Винт декомпрессора | |
| 63 | Г***2 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | |
| 64 | 4***0 | Валик декомпрессора задний | |
| 65 | 0***1 | Кронштейн тяги декомпрессора | |
| 66 | 4***1 | Рукоятка | |
| 67 | Ш***6 | Шплинт 3,2Х18-005, ГОСТ 397-66 | |
| 68 | 0***9 | Палец | |
| 69 | Ш***6 | Шайба 9Х20Х2 Н495-66 | |
| 70 | С***4 | Кольцо стопорное | |
| 71 | 0***2 | Тяга | |
| 72 | Ш***6 | Шайба стопорная 11 Н498-66 | |
| 73 | С***3 | Заглушка стакана | |
| 74 | С***2 | Пружина рукоятки | |
| 75 | С***1 | Плунжер рукоятки | |
| 76 | 0***8 | Рукоятка декомпрессора | |
| 77 | С***5 | Корпус декомпрессора | |
| 78 | Ш***6 | Шпилька М8Х22 Н478-66 | |
| 79 | С***2 | Ось рукоятки | |
| 80 | С***6 | Прокладка | |
| 81 | М***6 | Манжета I-I-20 Н536-66 | |
| 82 | С***0 | Гайка крепления колпака | |
| 83 | С***4 | Прокладка | |
| 84 | 4***А | Колпак головки цилиндров | |
| 85 | С***7 | Прокладка сапуна | |
| 86 | С***5 | Кольцо стопорное | |
| 87 | С***3 | Перегородка | |
| 88 | 4***4 | Набивка сапуна | |
| 89 | 4***2 | Диафрагма | |
| 90 | 4***А | Корпус сапуна | |
| 91 | Ш***6 | Шпилька М8Х18 Н478-66 | |
| 92 | Ш***6 | Шайба 8,5Х16Х1,5 Н495-66 | |
| 93 | 4***7 | Прокладка колпака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
