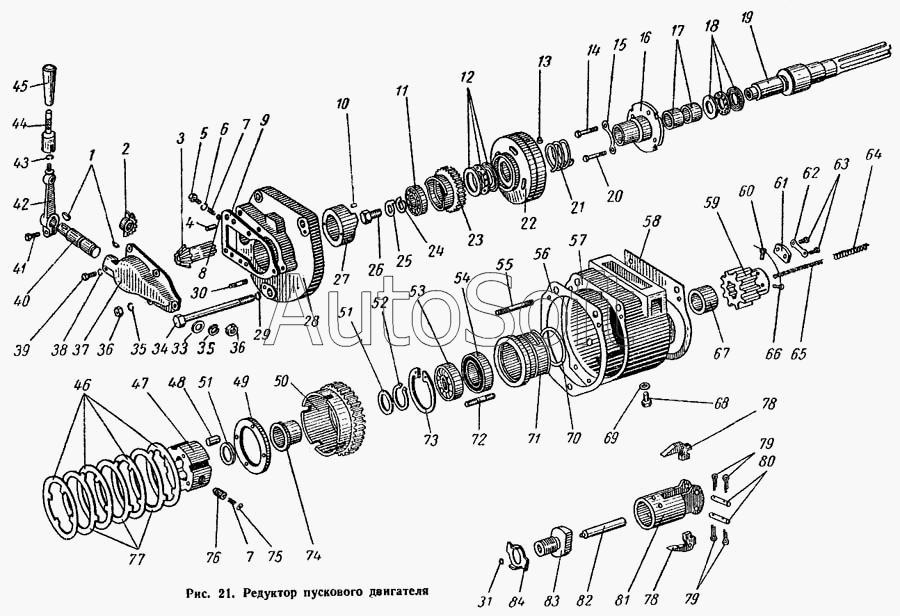

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Редуктор пускового двигателя
50
61
60
59
58
57
56
55
54
53
52
51
51
62
49
48
47
46
45
44
43
42
41
40
73
84
83
82
81
80
79
79
78
78
77
76
75
74
39
72
71
70
69
68
67
66
65
64
63
4
14
13
13
12
11
10
9
8
7
7
6
5
15
3
2
1
26
38
37
36
36
35
35
34
33
31
30
29
28
27
25
24
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-19с11 | 0***1 | Крышка в сборе | |
| 01-19с5-1 | 0***1 | Ступица в сборе | |
| 41-19с7 | 4***7 | Шестерня муфты сцепления в сборе | |
| 4Т6-19с3 | 4***3 | Корпус редуктора в сборе | |
| 4Т6-19с6 | 4***6 | Крышка в сборе | |
| 6Т2-19с11 | 6***1 | Диск нажимной в сборе | |
| 6Т3-19с16 | 6***6 | Рукоятка рычага включения | |
| СМД8-19с6 | С***6 | Держатель в сборе | |
| 1 | Ш***8 | Шпонка сегм. 4Х6,5, ГОСТ 8795-58 | |
| 2 | 6***3 | Шестерня механизма включения | |
| 3 | 6***1 | Шестерня | |
| 4 | Ш***6 | Штифт цилиндрический 8Пр13Х16 Н507-66 | |
| 5 | 6***9 | Болт | |
| 6 | Ш***1 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | |
| 7 | 6***0 | Пружина | |
| 8 | Ш***0 | Шарик ВV 8 мм Р, ГОСТ 3722-60 | |
| 9 | 0***8 | Прокладка | |
| 10 | Ш***6 | Штифт цилиндрический 5С3Х12, ГОСТ 3128-60 | |
| 11 | Ш***7 | Шарикоподшипник № 205, ГОСТ 8338-57 | |
| 12 | Ш***4 | Шарикоподшипник №8109, ГОСТ 6874-54 | |
| 13 | Б***2 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | |
| 13 | С***7 | Палец | |
| 14 | Б***2 | Болт М8Х35 кл. 2-015, ГОСТ 7795-62 | |
| 15 | 0***1 | Шайба замковая | |
| 16 | 0***1 | Ступица | |
| 17 | 0***2 | Втулка | |
| 18 | Ш***4 | Шарикоподшипник №8106, ГОСТ 6874-54 | |
| 19 | 4***6 | Вал редуктора | |
| 20 | Б***2 | Болт М8Х45 кл. 2-015, ГОСТ 7795-62 | |
| 21 | 6***7 | Пружина | |
| 22 | 6***1 | Диск нажимной | |
| 23 | 6***6 | Упор нажимной | |
| 24 | 6***1 | Шайба | |
| 25 | 6***2 | Шайба стопорная | |
| 26 | Б***2 | Болт М12Х25 кл. 2-015, ГОСТ 7796-62 | |
| 27 | 6***5 | Упор неподвижный | |
| 28 | 6***2 | Крышка | |
| 29 | Ш***1 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | |
| 30 | Ш***6 | Шпилька М8Х18 Н478-66 | |
| 31 | С***7 | Шайба | |
| 33 | Ш***6 | Шайба 9Х20Х2 Н497-66 | |
| 34 | Б***6 | Болт М14Х150 кл. 2-015, ГОСТ 7795-66 | |
| 35 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 36 | Г***2 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | |
| 37 | 0***1 | Крышка механизма включения | |
| 38 | Ш***1 | Шайба пружинная Н6 65Г, ГОСТ 6402-61 | |
| 39 | 6***6 | Винт установочный | |
| 40 | 6***1 | Валик включения | |
| 41 | Б***2 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | |
| 42 | 6***1 | Рычаг включения | |
| 43 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 44 | 6***7 | Стержень | |
| 45 | 6***8 | Корпус | |
| 46 | 0***7 | Диск ведомый | |
| 47 | 0***8 | Корпус обгонной муфты | |
| 48 | Р***8 | Ролик V15Х30 Н31-58 | |
| 49 | 4***3 | Диск прижимной | |
| 50 | 4***5 | Шестерня муфты сцепления | |
| 51 | 6***9 | Кольцо регулировочное | |
| 52 | К***9 | Кольцо НЭ-40, ГОСТ 9301-99 | |
| 53 | Ш***7 | Шарикоподшипник № 208, ГОСТ 8338-57 | |
| 54 | М***6 | Манжета I-I-55 Н536-66 | |
| 55 | Ш***6 | Шпилька М8Х55 Н478-66 | |
| 56 | 6***3 | Прокладка | |
| 57 | А***1 | Корпус редуктора | |
| 58 | 6***4 | Прокладка | |
| 59 | 0***9 | Шестерня включения | |
| 60 | С***4 | Болт | |
| 61 | 6***1 | Пластина | |
| 62 | 0***8 | Шайба стопорная | |
| 63 | Б***2 | Болт М8Х20 кл. 2-015, ГОСТ 7796-62 | |
| 64 | С***8 | Пружина толкателя большая | |
| 65 | 0***7 | Пружина толкателя малая | |
| 66 | П***6 | Проволока 01,2Х115, ГОСТ 3282-46 | |
| 67 | 6***0 | Втулка | |
| 68 | П***6 | Пробка IМ14Х13 кл. 2а, Н519-66 | |
| 69 | С***9 | Прокладка | |
| 70 | 6***1 | Кольцо уплотнительное | |
| 71 | 4***8 | Втулка | |
| 72 | Ш***6 | Шпилька М8Х22 Н478-66 | |
| 73 | К***9 | Кольцо ВЭ-80, ГОСТ 9301-59 | |
| 74 | 4***4 | Втулка | |
| 75 | С***2 | Упор | |
| 76 | 0***4 | Плунжер | |
| 77 | 6***2 | Диск | |
| 78 | С***5 | Груз держателя | |
| 79 | Ш***4 | Шплинт 3,2Х18-005, ГОСТ 397-64 | |
| 80 | С***3 | Ось груза | |
| 81 | С***1 | Держатель | |
| 82 | С***1 | Толкатель | |
| 83 | 1***6 | Втулка толкателя | |
| 84 | 1***3 | Шайба замковая |
