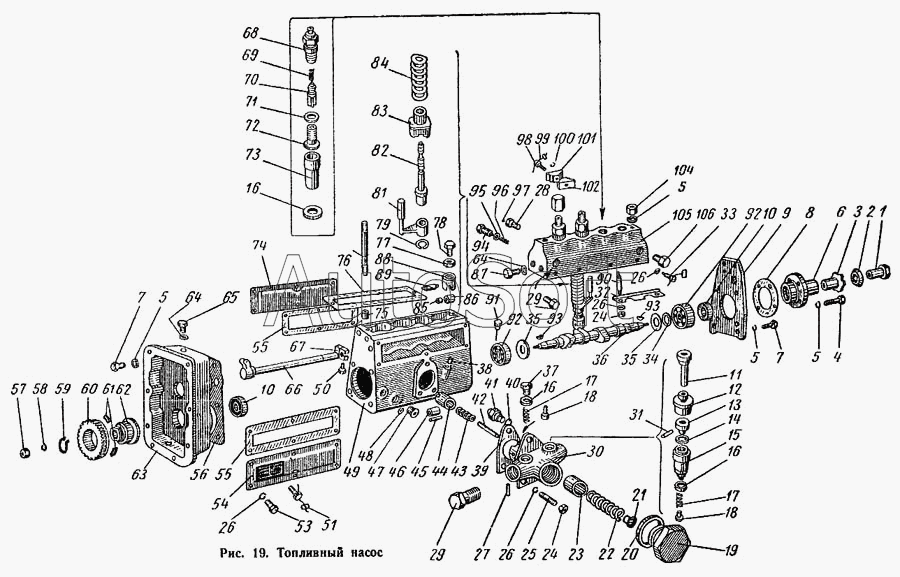

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Топливный насос
1
2
3
4
5
5
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
24
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
44
45
46
47
49
50
51
53
54
55
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
81
82
83
84
85
86
87
88
89
90
91
92
92
93
93
94
95
96
97
98
99
100
101
102
104
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-с30-8А | 1***А | Насос подкачивающий в сборе | |
| 16-с32-2 | 1***2 | Толкатель подкачивающего насоса в сборе | |
| 16-с35-3 | 1***3 | Насос ручной в сборе | |
| 16-с64 | 1***4 | Втулка в сборе | |
| 16-с65-1 | 1***1 | Корпус подкачивающего насоса в сборе | |
| 41-16с2 | 4***2 | Насос топливный в сборе | |
| 41-16с4 | 4***4 | Фланец крепления регулятора в сборе | |
| 41-А16с12А | 4***А | Головка в сборе | |
| 41-А16с13 | 4***3 | Клапан перепускной в сборе | |
| 41-А16с14 | 4***4 | Плунжер в сборе | |
| 41-А16с15-1 | 4***1 | Плунжерная пара | |
| 41-А16с16 | 4***6 | Клапан нагнетательный | |
| 41-А16с25 | 4***5 | Корпус насоса в сборе | |
| 80.16.013-2 | 8***2 | Толкатель плунжера в сборе | |
| 1 | 1***А | Гайка вала | |
| 2 | 1***1 | Шайба стопорная | |
| 3 | 1***4 | Втулка вала шлицевая | |
| 4 | Б***2 | Болт М10Х40 кл. 2-015, ГОСТ 7796-62 | |
| 5 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 6 | 1***А | Фланец установочный | |
| 7 | Б***2 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | |
| 8 | 1***А | Прокладка установочного фланца | |
| 9 | 4***4 | Плита крепления | |
| 10 | М***6 | Манжета I-I-20 Н536-66 | |
| 11 | 1***А | Рукоятка со штоком ручного насоса в сборе | |
| 12 | 1***2 | Крышка цилиндра ручного насоса | |
| 13 | 1***4 | Поршень ручного насоса в сборе | |
| 14 | 1***9 | Кольцо уплотнительное | |
| 15 | 1***6 | Цилиндр ручного подкачивающего насоса | |
| 16 | 1***2 | Прокладка | |
| 17 | 1***А | Пружина клапана | |
| 18 | 1***А | Клапан подкачивающего насоса | |
| 19 | 1***1 | Пробка корпуса | |
| 20 | 1***1 | Прокладка | |
| 21 | 1***5 | Упор пружины | |
| 22 | 1***Б | Пружина поршня | |
| 23 | 1***3 | Поршень подкачивающего насоса | |
| 24 | Г***2 | Гайка М6 кл. 2-055, ГОСТ 5915-62 | |
| 25 | 1***8 | Шпилька | |
| 26 | Ш***1 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | |
| 27 | 1***1 | Штифт | |
| 28 | 4***6 | Корпус перепускного клапана | |
| 29 | 1***0 | Болт поворотного угольника | |
| 30 | 1***8 | Корпус подкачивающего насоса | |
| 31 | 1***9 | Штифт цилиндрический | |
| 32 | 1***А | Планка упора | |
| 33 | 1***А | Винт установочный | |
| 34 | 1***1 | Маслоотражатель шарикоподшипника | |
| 35 | 1***0 | Прокладка регулировочная | |
| 35 | 1***1 | Прокладка регулировочная | |
| 36 | 4***4 | Вал кулачковый | |
| 37 | 1***3 | Пробка клапана подкачивающего насоса | |
| 38 | 4***6 | Втулка направляющая | |
| 39 | 1***8 | Прокладка | |
| 40 | 1***9 | Прокладка | |
| 41 | 1***0 | Втулка | |
| 42 | 1***1 | Стержень толкателя | |
| 44 | 1***2 | Толкатель подкачивающего насоса | |
| 45 | 1***1 | Ось ролика толкателя | |
| 46 | 1***0 | Ролик толкателя | |
| 47 | 4***1 | Ввертыш | |
| 49 | 4***1 | Корпус насоса | |
| 50 | Б***2 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | |
| 51 | 1***2 | Пломба | |
| 52 | Б***2 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | |
| 53 | Б***2 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | |
| 54 | 4***1 | Крышка люка с табличкой в сборе | |
| 55 | 1***0 | Прокладка крышки люка | |
| 56 | 1***А | Прокладка | |
| 57 | Г***2 | Гайка М14Х1,5 кл. 2а-055, ГОСТ 5915-62 | |
| 58 | Ш***1 | Шайба пружинная 14Н 65Г, ГОСТ 6402-61 | |
| 59 | В***6 | Кольцо упорное | |
| 60 | В***2 | Шестерня кулачкового вала | |
| 61 | 2***Б | Сухарь | |
| 62 | В***5 | Втулка шестерни | |
| 63 | 0***9 | Фланец крепления регулятора со втулкой в сборе | |
| 64 | 1***0 | Прокладка | |
| 65 | 1***4 | Пробка горловины | |
| 66 | 4***А | Рейка в сборе | |
| 67 | 1***А | Хомутик | |
| 68 | 1***Б | Штуцер нажимной | |
| 69 | 1***А | Пружина нагнетательного клапана | |
| 70 | 4***3 | Клапан нагнетательный | |
| 71 | 1***2 | Прокладка седла нагнетательного клапана | |
| 72 | 1***5 | Седло нагнетательного клапана | |
| 73 | 4***1 | Втулка плунжера | |
| 74 | 4***1 | Крышка люка со щитком сапуна в сборе | |
| 75 | 1***3 | Штифт установочный | |
| 76 | 1***Б | Прокладка головки насоса | |
| 77 | 1***8 | Контргайка болта толкателя | |
| 78 | 1***9 | Болт толкателя | |
| 79 | 1***А | Кольцо плунжера замковое | |
| 80 | Л***А | Шпилька | |
| 81 | 1***Б | Поводок плунжера | |
| 82 | 4***9 | Плунжер топливного насоса | |
| 83 | 4***6 | Тарелка пружины плунжера | |
| 84 | 1***Г | Пружина плунжера | |
| 85 | 1***А | Втулка ролика | |
| 86 | 1***5 | Ролик толкателя плунжера | |
| 87 | 1***4 | Пробка головки насоса | |
| 88 | 8***1 | Корпус толкателя | |
| 89 | В***2 | Ось ролика | |
| 90 | 1***А | Шпилька | |
| 91 | 4***8 | Указатель уровня масла в сборе | |
| 92 | Ш***0 | Шарикоподшипник 6020, ГОСТ 831-60 | |
| 93 | Ш***8 | Шпонка сегментарная 4Х6,5, ГОСТ 8795-58 | |
| 94 | 1***8 | Пробка перепускного клапана | |
| 95 | 1***А | Прокладка | |
| 96 | 1***7 | Пружина перепускного клапана | |
| 97 | Ш***0 | Шарик III-7, 144Н, ГОСТ 3722-60 | |
| 98 | Б***2 | Болт IIIМ8Х30 кл. 2-015, ГОСТ 7798-62 | |
| 99 | П***6 | Проволока 0,8Х225, ГОСТ 3282-46 Н534-66 | |
| 100 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 101 | 1***Б | Зажим задний | |
| 102 | 1***5 | Зажим передний | |
| 104 | Г***2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 105 | 1***3 | Головка топливного насоса | |
| 106 | П***7 | Пробка КГ 1/4" Ц18 Н520-67 |
