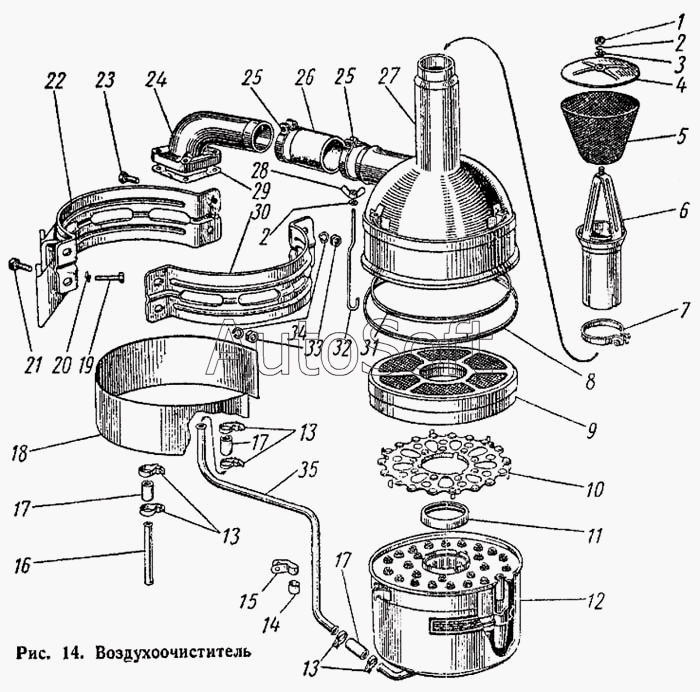

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Воздухоочиститель
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-12с28 | 0***8 | Воздухозаборник | |
| 41-12с1 | 4***1 | Воздухоочиститель | |
| 41-12с25-1 | 4***1 | Трубка отсоса пыли в сборе | |
| 41-12с26 | 4***6 | Трубка отсоса пыли дополнительная в сборе | |
| 43-12с3-1 | 4***1 | Воздухоочиститель в сборе | |
| 1 | Г***2 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | |
| 2 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 3 | Ш***6 | Шайба 8,5Х16Х1 Н495-66 | |
| 4 | С***7 | Крышка | |
| 5 | 0***6 | Сетка | |
| 6 | 0***9 | Трубка в сборе | |
| 7 | 6***1 | Хомут | |
| 8 | 0***9 | Кольцо уплотнительное наружное | |
| 9 | 0***5 | Кассета в сборе | |
| 9 | 0***5 | Кассета в сборе | |
| 9 | 6***1 | Кассета в сборе | |
| 10 | 0***А | Дефлектор | |
| 11 | 0***4 | Кольцо уплотнительное внутреннее | |
| 12 | 0***8 | Мультициклон в сборе | |
| 13 | Х***6 | Хомут 32 Н524-66 | |
| 14 | 0***1 | Прокладка хомута | |
| 15 | 0***0 | Хомут | |
| 16 | 4***6 | Трубка отсоса пыли дополнительная | |
| 17 | С***9 | Шланг соединительный | |
| 17 | С***9 | Прокладка | |
| 18 | 4***2 | Прокладка кронштейна воздухоочистителя | |
| 19 | 0***9 | Болт | |
| 20 | Ш***1 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | |
| 21 | Б***2 | Болт М10Х40 кл. 2-015, ГОСТ 7795-62 | |
| 22 | 4***2 | Кронштейн воздухоочистителя в сборе | |
| 23 | Б***2 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | |
| 24 | 4***1 | Труба соединительная | |
| 25 | Х***6 | Хомут 100 Н524-66 | |
| 26 | 0***5 | Шланг соединительный | |
| 27 | 0***4 | Головка в сборе | |
| 28 | Г***6 | Гайка М8 кл. 2-055, ГОСТ 3032-66 | |
| 29 | 0***8 | Прокладка трубы | |
| 30 | 4***5 | Лента кронштейна | |
| 31 | 6***8 | Кольцо уплотнительное верхнее | |
| 32 | 0***3 | Болт стяжной | |
| 33 | Г***2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 34 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 35 | 4***3 | Трубка отсоса пыли |
