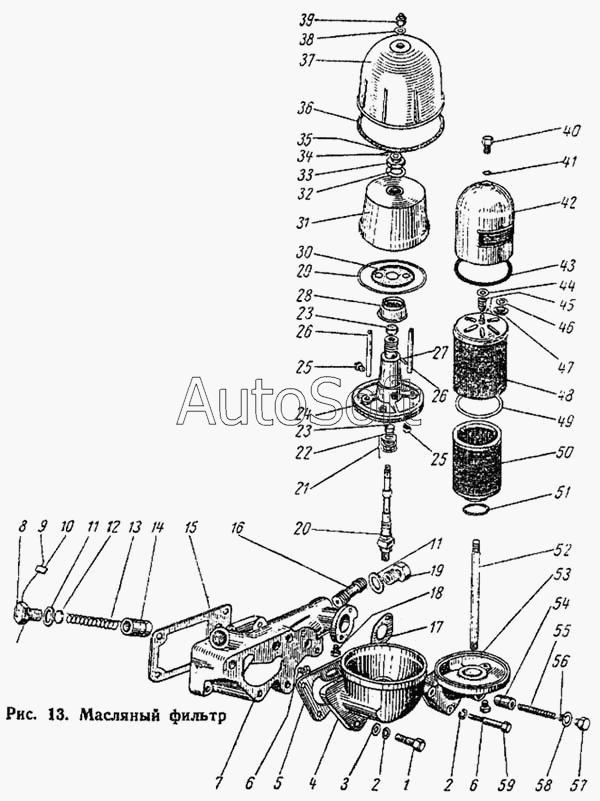

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Масляный фильтр
44
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
28
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
13
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-10с4-1 | 0***1 | Корпус масляного фильтра в сборе | |
| 01-10с5 | 0***5 | Проставка в сборе | |
| 04-10с4 | 0***4 | Ротор центробежного фильтра очистки масла в сборе | |
| 04-10с6 | 0***6 | Ротор центробежного фильтра очистки масла со втулками в сборе | |
| 1 | Б***2 | Болт М10Х30 кл. 2-015, ГОСТ 7796-62 | |
| 2 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 3 | Ш***6 | Шайба 11Х22Х2 Н495-66 | |
| 4 | 0***1 | Корпус центробежного фильтра очистки масла | |
| 5 | 0***5 | Прокладка корпуса центробежного фильтра очистки масла | |
| 6 | П***7 | Пробка Ц18 КГ-1/4, ГОСТ 12720-67 | |
| 7 | 0***2 | Проставка | |
| 8 | 0***8 | Пробка клапана | |
| 9 | П***6 | Проволока 01,2Х115, ГОСТ 3282-46 | |
| 10 | Н***2 | Пломба 8Х10 Н504-66 | |
| 11 | 0***9 | Прокладка пробки | |
| 12 | 0***0 | Шайба | |
| 13 | 0***6 | Пружина сливного клапана | |
| 14 | 0***А | Стакан предохранительного клапана | |
| 15 | 6***9 | Прокладка | |
| 16 | 0***1 | Штуцер | |
| 17 | 0***4 | Прокладка корпуса масляного фильтра | |
| 18 | 0***4 | Штуцер ввертный | |
| 19 | С***8 | Пробка | |
| 20 | 0***6 | Ось ротора центробежного фильтра очистки масла | |
| 21 | Ш***4 | Шарикоподшипник 8103 ГОСТ 6874-54 | |
| 22 | 0***4 | Кольцо стопорное | |
| 23 | 0***7 | Втулка ротора центробежного фильтра | |
| 24 | 0***7 | Ротор центробежного фильтра очистки масла | |
| 25 | 0***1 | Сопло ротора | |
| 26 | 0***9 | Трубка ротора заборная | |
| 27 | 0***0 | Штифт | |
| 28 | 0***8 | Отражатель ротора | |
| 29 | 0***3 | Кольцо У-125Х120-2, ГОСТ 9833-61 | |
| 30 | 0***0 | Сетка заборных трубок | |
| 31 | 0***2 | Колпак ротора центробежного фильтра очистки масла | |
| 32 | 0***5 | Шайба | |
| 33 | 0***2 | Гайка | |
| 34 | 0***2 | Защелка | |
| 35 | 0***3 | Шайба упорная | |
| 36 | 0***7 | Прокладка колпака | |
| 37 | 0***6 | Колпак центробежного фильтра | |
| 38 | 0***1 | Шайба | |
| 39 | 0***1 | Гайка | |
| 40 | 0***9 | Гайка | |
| 41 | 0***0 | Прокладка | |
| 42 | 0***1 | Колпак масляного фильтра в сборе | |
| 43 | 0***8 | Прокладка колпака | |
| 44 | Ш***6 | Шайба 15Х28Х3 Н495-66 | |
| 45 | 0***8 | Пружина | |
| 46 | 0***1 | Шайба | |
| 47 | С***6 | Кольцо уплотняющее | |
| 48 | 0***8 | Секция фильтра наружная в сборе | |
| 49 | 0***3 | Прокладка | |
| 50 | 0***0 | Секция фильтра внутренняя в сборе | |
| 51 | 2***В | Кольцо стакана форсунки уплотнительное | |
| 52 | 0***3 | Шпилька | |
| 53 | 0***3 | Корпус масляного фильтра | |
| 54 | 0***1 | Клапан перепускной | |
| 55 | 0***А | Пружина клапана | |
| 56 | 0***7 | Шайба | |
| 57 | 0***1 | Пробка клапана | |
| 58 | 0***4 | Прокладка пробки | |
| 59 | Б***2 | Болт М10Х50 кл. 2-015, ГОСТ 7796-62 |
