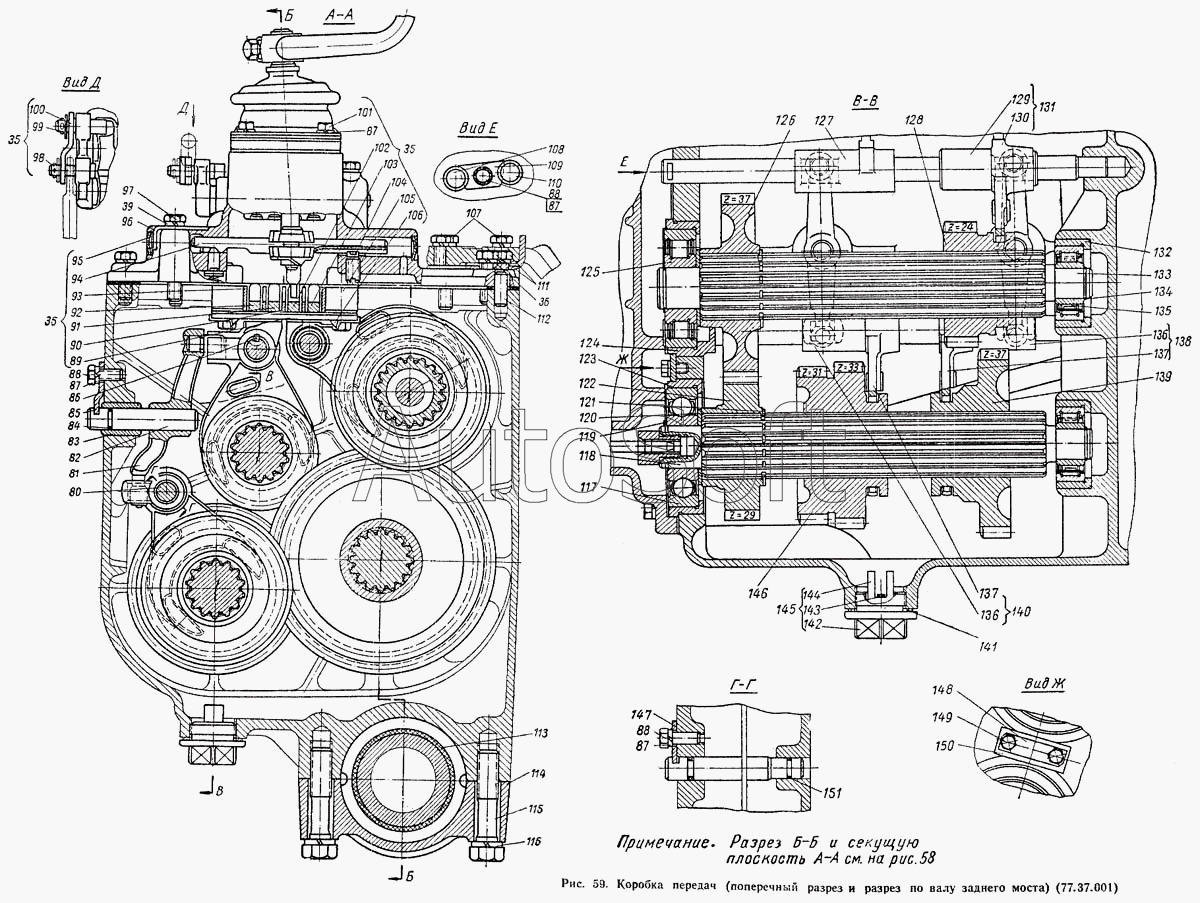

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Коробка передач (поперечный разрез и разрез по валу заднего моста) (77.37.001)
85
86
87
87
87
87
88
88
88
89
91
94
95
96
97
100
101
103
105
107
108
111
112
113
115
116
117
118
121
123
124
125
131
134
135
141
142
143
144
147
149
151
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.001 | 7***1 | Коробка передач | |
| 77.38-016-1 | 7***1 | Лента тормозная с накладками в сборе (только для запасных частей) | |
| 77.39.153А | 7***А | Пластина запорная | |
| Заглушка 28 | З***8 | Заглушка 28, ГОСТ 3111-46 | |
| Проволока 0 1,6Х130 | П***0 | Проволока, ГОСТ 3282-46 | |
| Проволока 0 1,6Х300 | П***0 | Проволока, ГОСТ 3282-46 | |
| Шпонка сегментная 5Х9, Т.О | Ш***О | Шпонка сегментная термообработанная, ГОСТ 8795-58 | |
| 40 | 7***3 | Прокладка пробки | |
| 47 | 7***2 | Шестерня солнечная в сборе | |
| 85 | 7***4 | Планка стопорная | |
| 86 | Ш***О | Шпонка сегментная 4Х6,5, ГОСТ 8795-58 | |
| 87 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 88 | Б***5 | Болт М10Х25, ГОСТ 7796-62 | |
| 89 | 7***3 | Планка опорная | |
| 91 | 7***4 | Планка переключения вилки V и VI передач | |
| 94 | 7***4 | Валик переключения | |
| 95 | З***2 | Заглушка 22, ГОСТ 3111-46 | |
| 96 | 7***1 | Ушко | |
| 97 | Б***0 | Болт М12Х70, ГОСТ 7795-62 | |
| 100 | 7***2 | Серьга | |
| 101 | Б***5 | Болт М10Х35, ГОСТ 7796-62 | |
| 103 | 7***6 | Планка переключения вилки I и II передач | |
| 105 | 7***1 | Втулка распорная | |
| 107 | Б***0 | Болт М12Х60, ГОСТ 7795-62 | |
| 108 | 7***А | Ось вилок | |
| 111 | Б***5 | Болт М12Х45, ГОСТ 7796-62 | |
| 112 | А***9 | Штифт | |
| 113 | 7***5 | Кольцо резиновое | |
| 115 | Б***0 | Болт М20Х80, ГОСТ 7795-62 | |
| 116 | Ш***Н | Шайба пружинная 20Н, ГОСТ 6402-61 | |
| 117 | 4***7 | Шарикоподшипник радиальный однорядный | |
| 118 | 7***2 | Вал дополнительный со втулкой в сборе | |
| 121 | 7***2 | Кольцо пружинное упорное | |
| 123 | 7***8 | Стакан подшипника | |
| 124 | 7***9 | Стакан подшипника | |
| 125 | 1***7 | Роликоподшипник радиальный с короткими цилиндрическими роликами | |
| 131 | 7***5 | Вилка переключения заднего хода в сборе | |
| 134 | 5***6 | Кольцо пружинное | |
| 135 | 3***К | Роликоподшипник радиальный с короткими цилиндрическими роликами | |
| 141 | 7***3 | Прокладка пробки | |
| 142 | 7***А | Пробка | |
| 143 | 7***А | Пластина запорная | |
| 144 | 5***2 | Магнит | |
| 147 | 7***1 | Планка стопорная | |
| 149 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 151 | 7***0 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
