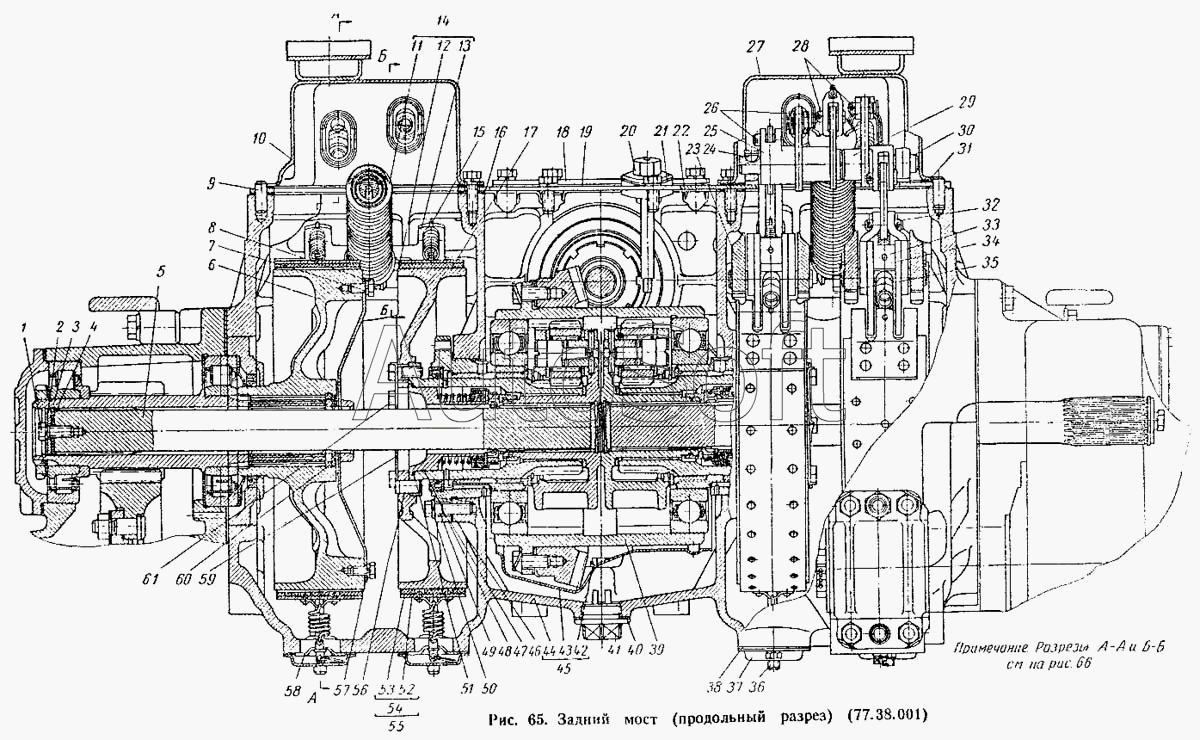

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Задний мост (продольный разрез) (77.38.001)
53
61
60
59
58
57
56
55
54
52
51
50
49
48
46
45
44
43
42
41
6
17
16
15
14
13
12
11
10
9
8
18
5
4
3
2
1
30
40
39
38
37
36
35
34
33
32
31
29
28
27
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.38.001 | 7***1 | Мост задний | |
| 77.38.040 | 7***0 | Лента остановочного тормоза в сборе (только для запасных частей) | |
| 77.38.055Р | 7***Р | Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей) | |
| 77.38.056Р | 7***Р | Шкив остановочного тормоза с запорными планками в сборе (для запасных частей) | |
| Болт М12Х60 | Б***0 | Болт М12Х60, ГОСТ 7795-62 | |
| Болт М8Х16 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 1 | Б***5 | Болт М12Х25, ГОСТ 7796-62 | |
| 2 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 3 | 7***8 | Шайба | |
| 4 | 7***9 | Прокладка | |
| 5 | 7***2 | Вал заднего моста | |
| 6 | 7***1 | Шкив остановочного тормоза | |
| 8 | Б***0 | Болт М10Х20, ГОСТ 7796-62 | |
| 9 | А***9 | Штифт | |
| 10 | 7***1 | Коробка управления левая в сборе | |
| 11 | 7***6 | Пружины планетарного тормоза в сборе | |
| 12 | 7***2 | Втулка распорная | |
| 13 | 7***1 | Кронштейн пружины планетарного тормоза | |
| 14 | 7***3 | Кронштейн с пружиной планетарного тормоза в сборе (левый) | |
| 15 | 7***А | Пружина верхняя | |
| 16 | 7***1 | Прокладка крышки заднего моста | |
| 17 | 7***5 | Шкив тормоза планетарного механизма | |
| 18 | 7***А | Крышка люка | |
| 19 | 7***9 | Прокладка крышки люка | |
| 20 | 7***1 | Пробка заливной горловины в сборе | |
| 21 | 7***3 | Прокладка пробки | |
| 22 | 7***2 | Крышка заднего моста в сборе | |
| 23 | 7***5 | Кронштейн ленты планетарного тормоза | |
| 24 | Ш***О | Шпонка сегментная 4Х6,5, ГОСТ 8795-58 | |
| 25 | 7***5 | Рычаг планетарного тормоза правый | |
| 27 | 7***1 | Коробка управления правая в сборе | |
| 28 | 7***8 | Палец | |
| 29 | 7***3 | Рычаг остановочного тормоза правый | |
| 30 | 7***1 | Ось | |
| 31 | 7***1 | Прокладка коробки управления | |
| 32 | 7***8 | Палец двуплечих рычагов | |
| 33 | Ш***6 | Шплинт 4Х36, ГОСТ 397-66 | |
| 34 | 7***7 | Втулка распорная | |
| 35 | 7***4 | Кронштейн с пружиной планетарного тормоза в сборе (правый) | |
| 36 | 7***9 | Винт регулировочный | |
| 37 | 7***7 | Крышка нижняя | |
| 38 | 7***8 | Прокладка | |
| 39 | 7***1 | Механизм планетарный в сборе | |
| 40 | 7***3 | Прокладка пробки | |
| 41 | 7***А | Пробка сливная с магнитом в сборе | |
| 42 | 7***3 | Болт | |
| 43 | 7***1 | Кожух в сборе | |
| 44 | 7***А | Корпус трансмиссии | |
| 45 | 7***А | Корпус трансмиссии в сборе со шпильками | |
| 46 | 7***2 | Прокладка стакана подшипника | |
| 48 | 7***А | Уплотнение в сборе | |
| 49 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 50 | Ш***Т | Шайба пружинная 12Т, ГОСТ 6402-61 | |
| 51 | 7***4 | Кольцо уплотнительное | |
| 52 | 7***1 | Лента тормозная нижняя ветвь | |
| 53 | 7***1 | Накладка тормозной ленты нижняя | |
| 54 | 7***1 | Нижняя ветвь ленты в сборе | |
| 55 | 7***А | Лента планетарного тормоза в сборе | |
| 56 | 7***0 | Штифт | |
| 57 | 7***1 | Пластина запорная | |
| 58 | 7***5 | Опора пальца | |
| 59 | 7***8 | Пластина замковая | |
| 60 | 7***2 | Кольцо уплотнительное | |
| 61 | Б***0 | Болт М12Х1,25Х30, ГОСТ 7796-62 | |
| 72 | 7***1 | Накладка | |
| 73 | 7***5 | Рычаг двуплечий короткий | |
| 81 | 7***7 | Палец кронштейна тормоза | |
| 82 | 7***4 | Гайка натяжная тормоза | |
| 86 | 7***1 | Винт регулировочный | |
| 89 | 7***1 | Палец проушины | |
| 90 | 7***2 | Серьга | |
| 98 | 7***6 | Рычаг двуплечий длинный | |
| 99 | 7***0 | Серьга планетарного тормоза | |
| 110 | 7***А | Прокладка регулировочная (0,5 мм) | |
| 111 | 7***А | Прокладка регулировочная (0,2 мм) | |
| 112 | 7***А | Прокладка регулировочная (0,1 мм) | |
| 119 | 7***1 | Ось сателлита | |
| 120 | 7***1 | Кольцо | |
| 122 | 7***2 | Сателлит | |
| 125 | 7***6 | Кольцо уплотнительное | |
| 128 | 7***А | Кольцо стопорное | |
| 134 | 7***А | Кольцо стопорное | |
| 142 | 7***6 | Труба | |
| 143 | 7***7 | Стяжка | |
| 145 | 7***1 | Втулка | |
| 148 | 7***8 | Шток регулировки | |
| 150 | 7***7 | Кожух сальника | |
| 155 | 7***2 | Шайба специальная | |
| 159 | 7***6 | Стакан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
