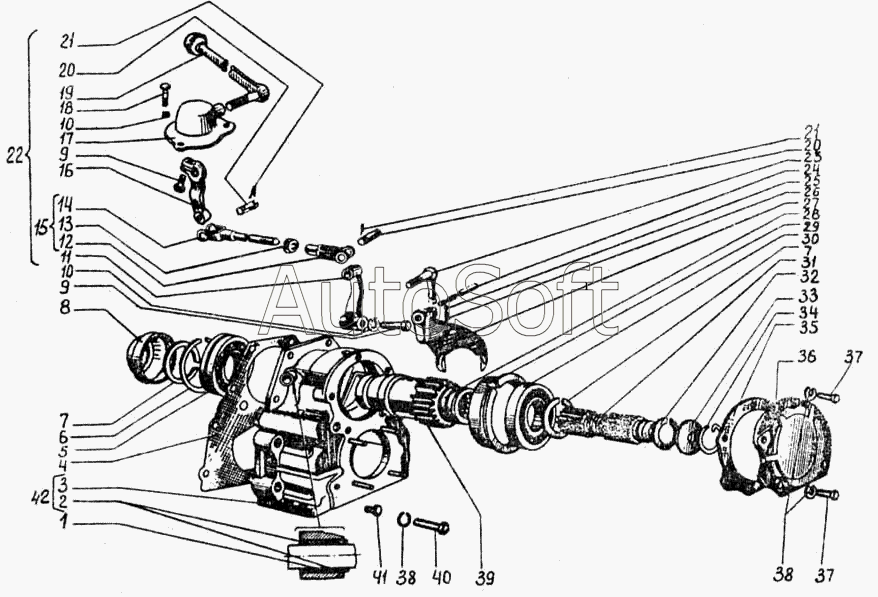

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Вал отбора мощности
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.41.001 | 7***1 | Вал отбора мощности | |
| 1 | 7***5 | Кольцо | |
| 2 | 7***2 | Втулка | |
| 3 | 7***1 | Корпус | |
| 4 | 7***А | Прокладка корпуса ВОМ | |
| 5 | 5***3 | Подшипник (65х120х23) | |
| 6 | 7***А | Кольцо пружинное упорное | |
| 7 | 2***5 | Кольцо ГОСТ 13940-68 | |
| 8 | 7***0 | Шайба | |
| 9 | Б***0 | Болт М10.6gх38.58.016 ГОСТ 7796-70 | |
| 10 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 11 | 7***8 | Рычаг переключения | |
| 12 | А***7 | Вилка | |
| 13 | Г***0 | Гайка М12х1,25.8 - 016 ГОСТ 5916-70 | |
| 14 | 7***3 | Тяга с вилкой | |
| 15 | 7***2 | Тяга с вилкой | |
| 16 | 7***1 | Рычаг | |
| 17 | К***4 | Крышка в сборе | |
| 18 | Б***0 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | |
| 19 | К***2 | Валик управления в сборе | |
| 20 | А***1 | Палец | |
| 21 | Ш***9 | Шплинт 4х22 ГОСТ 397-79 | |
| 22 | 7***1 | Управление | |
| 23 | 7***1 | Рычаг вилки в сборе | |
| 24 | 7***2 | Валик переключения | |
| 25 | Б***м | Шарик ГОСТ 3722-60 | |
| 26 | 7***5 | Пружина | |
| 27 | 7***1 | Вилка переключения | |
| 28 | 7***3 | Шестерня ведущая (540 об/мин.) | |
| 29 | 7***1 | Стакан подшипника верхний | |
| 30 | 6***М | Подшипник (65х20х23) ГОСТ 8328-75 | |
| 31 | 7***1 | Вал ведущий | |
| 32 | 2***5 | Кольцо ГОСТ 13940-68 | |
| 33 | 7***1 | Шайба упорная ведущего вала | |
| 34 | 7***А | Кольцо запорное ведущего вала | |
| 35 | 7***1 | Прокладка | |
| 36 | 7***2 | Крышка подшипника верхняя | |
| 37 | Б***0 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | |
| 38 | Ш***0 | Шайба 10.65г.05 ГОСТ 6402-70 | |
| 39 | 7***5 | Шестерня ведущая (1000 об/мин.) | |
| 40 | Б***0 | Болт М12.6gх70.58.016 ГОСТ 7796-70 | |
| 41 | П***3 | Пробка КГ 1/8"-3 | |
| 42 | 7***8 | Корпус со втулками |
