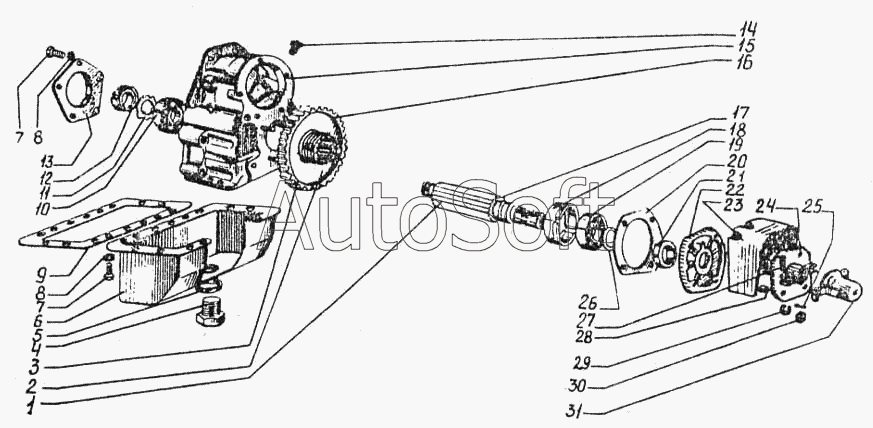

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Вал отбора мощности. Вал ведомый
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.41.050 | 7***0 | Вал отбора мощности | |
| 1 | 7***9 | Вал (20 шлиц, 1000 об/мин.) | |
| 2 | 7***4 | Шестерня ведомая (1000 об/мин.) | |
| 3 | 7***2 | Шестерня ведомая (540 об/мин.) | |
| 4 | 7***9 | Пробка спускная | |
| 5 | 7***4 | Кольцо уплотняющее | |
| 6 | 7***7 | Крышка нижняя в сборе | |
| 7 | Б***0 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 9 | 7***5 | Прокладка | |
| 10 | 4***5 | Подшипник (30х90х23) | |
| 11 | 7***4 | Шайба замочная | |
| 12 | 7***3 | Гайка | |
| 13 | 7***1 | Крышка подшипника | |
| 14 | П***М | Пробка КГ 3/4-3 МТСхМ | |
| 15 | 7***8 | Корпус вала отбора мощности | |
| 17 | 7***1 | Вал ведомый | |
| 18 | 7***1 | Стакан подшипника нижний | |
| 19 | 6***А | Подшипник (45х400х25) ГОСТ 8328-75 | |
| 20 | 7***Б | Прокладка | |
| 21 | 1***4 | Манжета ГОСТ 8752-79 | |
| 22 | 7***1 | Крышка | |
| 23 | 7***3 | Кожух защитный | |
| 24 | 7***8 | Фланец | |
| 25 | Ш***9 | Шплинт 3,2х25 ГОСТ 397-79 | |
| 26 | 7***7 | Кольцо запорное ведомого вала | |
| 27 | О***1 | Ось 22-12С5х55.20Ц6хр ГОСТ 9650-71 | |
| 28 | 7***1 | Проставка | |
| 29 | Ш***0 | Шайба 12Т.65Г.05 ГОСТ 6402-70 | |
| 30 | Г***0 | Гайка М12.6.016 ГОСТ 5915-70 | |
| 31 | 7***6 | Колпак |
