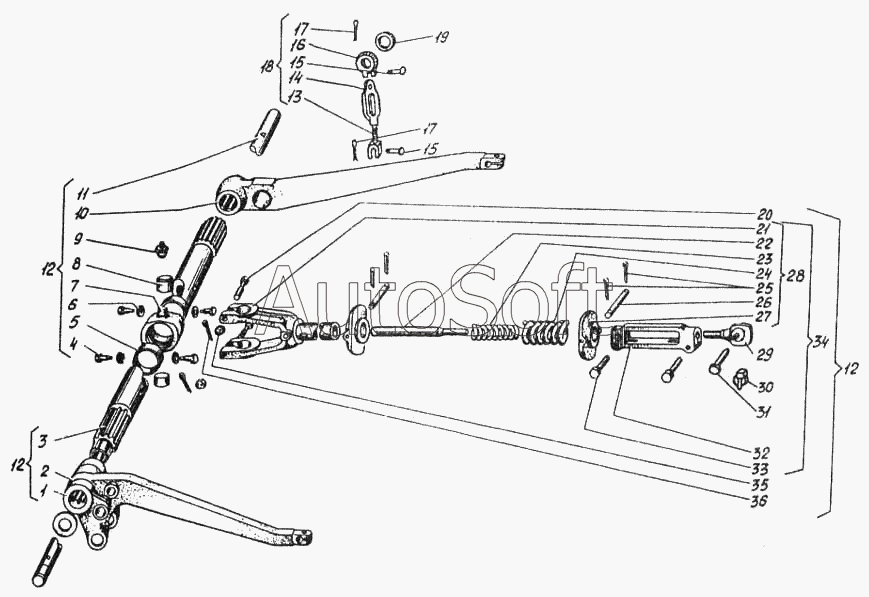

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Механизм навески. Стяжка
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Рычаг штока | |
| 2 | 7***1 | Рычаг подъемный левый | |
| 3 | 7***3 | Вал | |
| 4 | 7***1 | Винт установочный | |
| 5 | 7***2 | Кольцо упорное | |
| 6 | Ш***0 | Шайба 1465Г05 ГОСТ 6402-70 | |
| 7 | 7***9 | Траверса верхней тяги | |
| 8 | 7***1 | Втулка малая | |
| 9 | М***4 | Масленка 1.3.Ц6хр ГОСТ 19853-74 | |
| 10 | 7***2 | Рычаг подъемный правый | |
| 11 | 7***5 | Ось верхняя | |
| 12 | 7***4 | Подъемник | |
| 13 | 7***7 | Вилка | |
| 14 | 7***6 | Муфта | |
| 15 | 7***5 | Палец серьги раскоса | |
| 16 | 7***9 | Серьга | |
| 17 | Ш***9 | Шплинт 6,3х36 ГОСТ 397-79 | |
| 18 | 7***2 | Стяжка | |
| 19 | 7***9 | Шайба | |
| 20 | Б***0 | Болт 2М14х1,5.6gх85.58.016 ГОСТ 7795-70 | |
| 21 | 7***А | Вилка в сборе | |
| 22 | 7***1 | Винт | |
| 23 | 7***3 | Пружина малая | |
| 24 | 7***2 | Пружина большая | |
| 25 | Ш***9 | Шплинт 8х50 ГОСТ 397-79 | |
| 26 | 7***6 | Палец | |
| 27 | 7***7 | Шайба упорная | |
| 28 | 7***А | Вилка с пружинами | |
| 29 | 7***5 | Головка в сборе | |
| 30 | 7***1 | Чека | |
| 31 | 7***8 | Палец верхней тяги | |
| 32 | 7***4 | Муфта | |
| 33 | Б***0 | Болт М16.6gх45.58.016 ГОСТ- 7796-70 | |
| 34 | 7***А | Тяга верхняя в сборе | |
| 35 | Г***3 | Гайка М14х1.5.6Н.8.016 ГОСТ 5919-73 | |
| 36 | Ш***9 | Шплинт 3,2х25 ГОСТ 397-79 |
