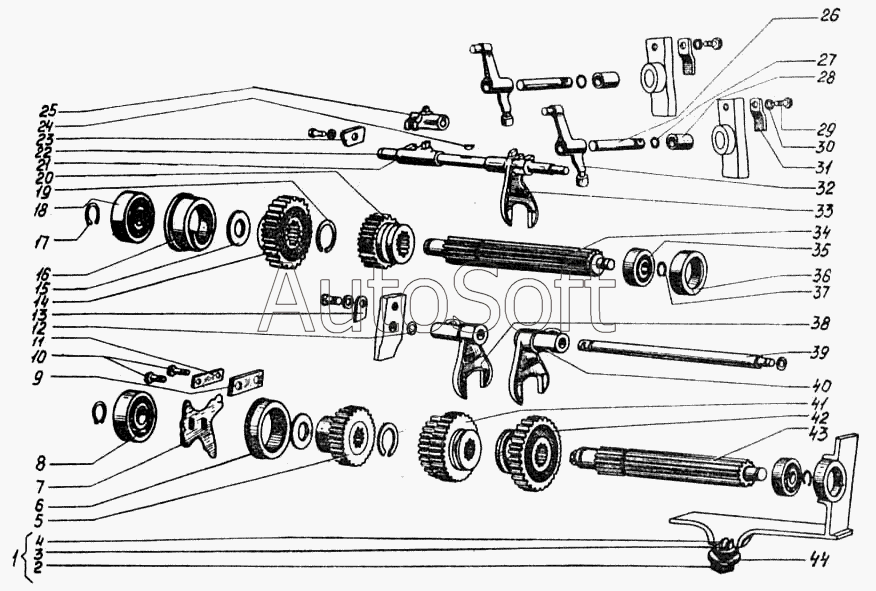

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Коробка передач. Вал заднего хода и дополнительный
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.157 | 7***7 | Шайба упорная | |
| 1 | 7***А | Пробка сливная с магнитом в сборе | |
| 2 | 7***А | Пробка | |
| 3 | 7***А | Пластина запорная | |
| 4 | 5***2 | Магнит | |
| 5 | 7***А | Шестерня постоянного зацепления ведомая | |
| 6 | 7***8 | Стакан подшипника | |
| 7 | 8***А | Пластинка прижимная | |
| 8 | П***5 | Подшипник 407К (35х100х25) ГОСТ 8338-75 | |
| 9 | 8***0 | Планка запорная | |
| 10 | Б***0 | Болт М8. 6gх25.88.35.016 ГОСТ 7796-70 | |
| 11 | 7***7 | Пластина замковая | |
| 12 | 7***А | Кольцо | |
| 13 | 7***1 | Планка стопорная | |
| 15 | 7***А | Шестерня постоянного зацепления на валу заднего хода | |
| 16 | 7***9 | Стакан подшипника | |
| 17 | В***5 | Кольцо ГОСТ 13942-68 | |
| 18 | П***5 | Подшипник 1024С7М (35х100х25) ГОСТ 8328-75 | |
| 19 | 2***5 | Кольцо ГОСТ 13940-68 | |
| 20 | 7***4 | Шестерня заднего хода | |
| 21 | 7***8 | Поводок рычага | |
| 22 | 7***А | Ось вилок | |
| 22 | 7***6 | Ось поводков | |
| 23 | 7***4 | Планка запорная | |
| 24 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 25 | К***7 | Поводок рычага | |
| 26 | 7***1 | Ось рычага | |
| 27 | 7***Б | Кольцо | |
| 28 | 7***А | Втулка | |
| 29 | Б***0 | Болт М10.6qх25.58.016 ГОСТ 7796-70 | |
| 30 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 31 | 7***4 | Планка стопорная | |
| 32 | 7***6 | Рычаг двуплечий в сборе | |
| 33 | 7***А | Вилка заднего хода | |
| 34 | 7***3 | Вал заднего хода | |
| 35 | П***5 | Подшипник 7032605КМ (25х62х24) ГОСТ 8328-75 | |
| 36 | 7***4 | Стакан подшипника | |
| 37 | 5***6 | Кольцо пружинное | |
| 38 | 7***В | Вилка переключения 5 и 6 передач | |
| 39 | 7***1 | Ось вилок нижняя | |
| 40 | 7***В | Вилка переключения 7 передачи | |
| 41 | 7***7 | Блок шестерен V и VI передач | |
| 42 | 7***8 | Шестерня VII передачи | |
| 43 | 7***2 | Вал дополнительный со втулкой в сборе | |
| 44 | 7***3 | Прокладка пробки |
