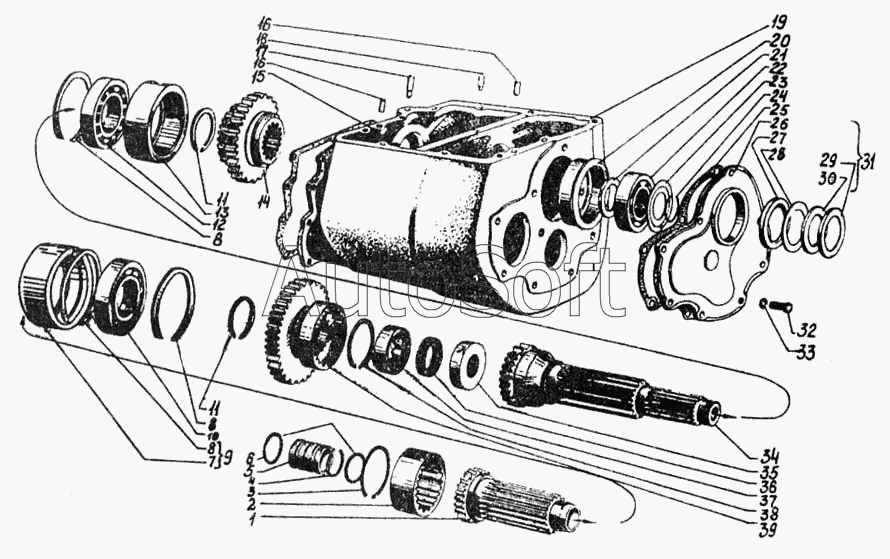

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Ходоуменьшитель. Вал ведущий
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Вал ведомый | |
| 2 | 7***1 | Муфта соединительная | |
| 3 | 7***8 | Кольцо | |
| 4 | 7***6 | Кольцо | |
| 5 | 7***4 | Втулка уплотнения | |
| 6 | 7***А | Кольцо уплотнительное | |
| 7 | 7***2 | Стакан подшипника | |
| 8 | К***8 | Кольцо 2В120 ГОСТ 13941-68 | |
| 9 | 7***2 | Стакан с кольцом | |
| 10 | П***5 | Подшипник 213 (65х120х23) ГОСТ 8338-75 | |
| 11 | К***8 | Кольцо 2В65 ГОСТ 13940-68 | |
| 12 | 3***М | Подшипник (65х120х23) ГОСТ 8328-75 | |
| 13 | 7***1 | Стакан подшипника | |
| 14 | 7***9 | Блок шестерен ведущего вала | |
| 15 | 7***0 | Прокладка корпуса увеличителя крутящего момента | |
| 16 | 7***7 | Штифт | |
| 17 | 7***8 | Штифт установочный | |
| 18 | 7***1 | Штифт установочный | |
| 19 | 7***1 | Корпус | |
| 20 | 7***8 | Стакан подшипника | |
| 21 | 7***7 | Кольцо упорное | |
| 22 | П***5 | Подшипник 311 (55х120х29) ГОСТ 8338-75 | |
| 23 | К***4 | Шайба маслоотбойная | |
| 24 | 7***9 | Кольцо стопорное | |
| 25 | 7***1 | Прокладка | |
| 26 | 7***А | Крышка передняя | |
| 27 | М***9 | Манжета 1.1-70х95-2 ГОСТ 8752-79 | |
| 28 | 7***6 | Кольцо дистанционное | |
| 29 | 7***3 | Обойма | |
| 30 | К***1 | Кольцо СП-93-69-10 ГОСТ 6308-71 | |
| 31 | 7***1 | Крышка передняя | |
| 32 | Б***0 | Болт М10.6gх40.58.016 ГОСТ 7795-70 | |
| 33 | Ш***0 | Шайба 10.65Г 05 ГОСТ 6402-70 | |
| 34 | 7***1 | Вал ведущий | |
| 35 | 7***7 | Кольцо сальника | |
| 36 | 1***2 | Манжета ГОСТ 8752-79 | |
| 37 | П***9 | Подшипник 292208К (50х80х18) ГОСТ 5377-79 | |
| 38 | К***8 | Кольцо 2В80 ГОСТ 13941-68 | |
| 39 | 7***1 | Шестерня ведомого вала |
