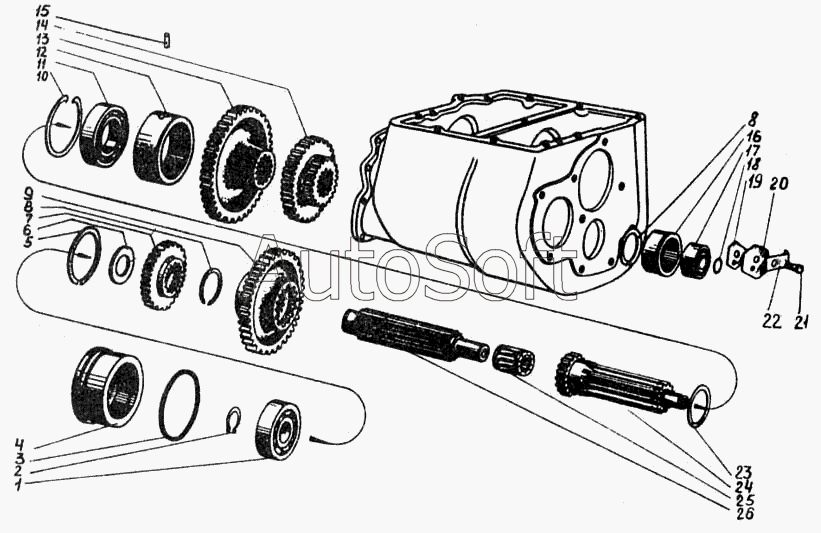

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Ходоуменьшитель. Вал промежуточный и резервных скоростей
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***5 | Подшипник 407К (35х100х25) ГОСТ 8338-75 | |
| 2 | К***8 | Кольцо В35 ГОСТ 13942-68 | |
| 3 | 7***А | Кольцо | |
| 4 | 7***А | Стакан подшипника | |
| 5 | К***8 | Кольцо 2В100 ГОСТ 13941-68 | |
| 6 | 7***7 | Шайба упорная | |
| 7 | 7***5 | Шестерня | |
| 8 | К***8 | Кольцо 2В55 ГОСТ 13940-68 | |
| 9 | 7***4 | Шестерня резервных скоростей | |
| 10 | К***8 | Кольцо 2В110 ГОСТ 13941-68 | |
| 11 | 2***) | Подшипник 212 (60х110х22) ГОСТ 8338-75 | |
| 12 | 7***А | Стакан подшипника | |
| 13 | 7***1 | Шестерня промежуточного вала | |
| 14 | 7***0 | Блок шестерен | |
| 15 | 7***1 | Штифт | |
| 16 | 7***2 | Стакан подшипника | |
| 17 | 7***К | Подшипник (25х62х24) ГОСТ 8328-75 | |
| 18 | 5***6 | Кольцо пружинное | |
| 19 | 7***2 | Пластина запорная | |
| 20 | 7***0 | Пластина стопорная | |
| 21 | Б***0 | Болт М14х1,5,6gх х32.88.40х.016 ГОСТ 7794-70 | |
| 22 | 7***1 | Пластина замковая | |
| 23 | 7***6 | Кольцо упорное | |
| 24 | 7***5 | Вал промежуточный | |
| 25 | 6***6 | Подшипник (29,975х42х44,1) | |
| 26 | 7***А | Вал резервных скоростей |
