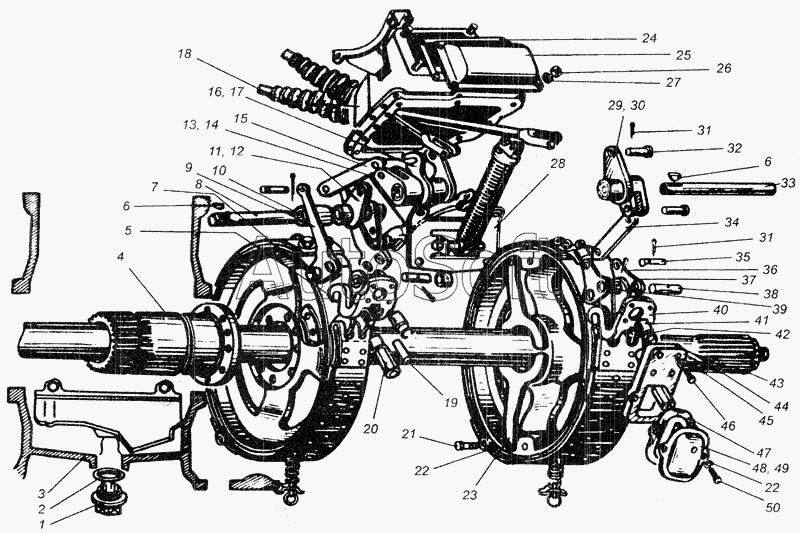

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Мост задний
38
26
27
28
28
29
30
31
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
50
12
1
2
3
4
5
6
6
7
8
9
10
10
11
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.38.001 | 7***1 | Мост задний | |
| 1 | 7***А | Пробка с магнитом | |
| 2 | 7***3 | Прокладка пробки | |
| 3 | 7***А | Корпус трансмиссии в сборе со шпильками | |
| 4 | 7***4 | Шестерня солнечная | |
| 5 | 7***Б | Кронштейн | |
| 6 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 7 | 7***1 | Палец тормозной ленты | |
| 8 | К***3 | Ось малая | |
| 9 | 7***6 | Рычаг двуплечий длинный | |
| 10 | 7***Б | Втулка распорная | |
| 10 | К***8 | Втулка распорная | |
| 11 | 7***6 | Рычаг тормоза левый | |
| 12 | 7***7 | Рычаг тормоза правый | |
| 13 | К***1 | Рычаг левый | |
| 14 | К***1 | Рычаг правый | |
| 15 | 7***0 | Серьга планетарного тормоза | |
| 16 | 7***4 | Рычаг планетарного тормоза левый | |
| 17 | 7***5 | Рычаг планетарного тормоза правый | |
| 18 | 7***2 | Коробка управления правая | |
| 19 | 7***6 | Штифт кронштейна тормоза | |
| 20 | 7***4 | Гайка натяжная тормоза | |
| 21 | М***6 | Болт ГОСТ 7796-70 | |
| 22 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 23 | 7***1 | Пластина запорная | |
| 24 | 7***Б | Втулка распорная | |
| 25 | 7***А | Крышка | |
| 26 | М***6 | Гайка ГОСТ 5915-70 | |
| 27 | 8***5 | Шайба ГОСТ 6402-70 | |
| 28 | 7***3 | Кронштейн с пружиной планетарного тормоза в сборе (левый) | |
| 28 | 7***4 | Кронштейн с пружиной планетарного тормоза в сборе (правый) | |
| 29 | 7***3 | Рычаг остановочного тормоза правый | |
| 30 | 7***2 | Рычаг остановочного тормоза левый | |
| 31 | Ш***9 | Шплинт 4х22-001 ГОСТ 397-79 | |
| 32 | 7***8 | Палец | |
| 33 | 7***1 | Ось | |
| 34 | 7***9 | Серьга остановочного тормоза | |
| 35 | 7***8 | Палец двуплечих рычагов | |
| 36 | Ш***9 | Шплинт 4х32-001 ГОСТ 397-79 | |
| 37 | 7***5 | Рычаг двуплечий короткий | |
| 38 | 7***7 | Палец кронштейна тормоза | |
| 39 | 7***7 | Втулка распорная | |
| 40 | 7***Б | Кронштейн | |
| 41 | 7***9 | Палец | |
| 42 | 5***6 | Кольцо пружинное | |
| 43 | 7***1 | Прокладка накладки | |
| 44 | 7***1 | Накладка | |
| 45 | 1***5 | Шайба ГОСТ 6402-70 | |
| 46 | М***6 | Болт ГОСТ 7795-70 | |
| 47 | 7***1 | Прокладка крышки регулировочного люка | |
| 48 | 7***1 | Крышка | |
| 49 | 7***1 | Крышка люка регулировки тормоза в сборе | |
| 50 | М***6 | Болт ГОСТ 7796-70 |
