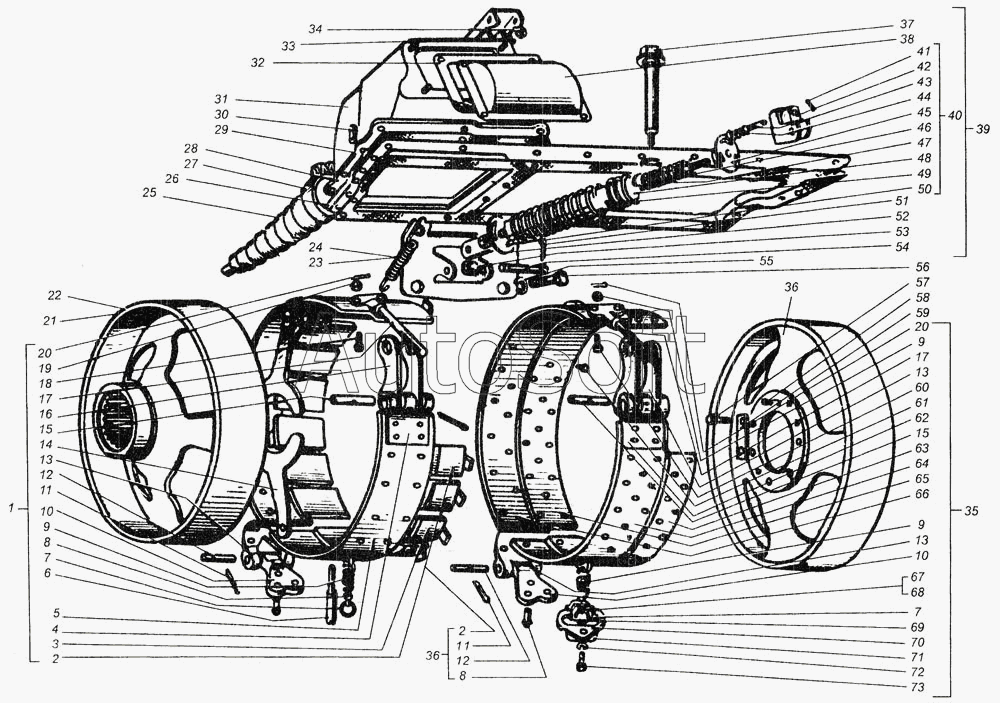

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Мост задний. Лента в сборе
42
49
48
47
46
45
44
43
50
41
40
39
39
38
37
36
36
62
73
72
71
70
69
68
67
66
65
64
63
36
36
61
60
59
58
57
56
55
54
53
52
51
8
15
15
14
13
13
13
13
13
13
12
12
11
11
10
10
10
10
9
9
9
8
8
8
16
8
7
7
6
5
4
3
2
2
25
35
34
33
32
30
29
28
27
26
1
24
23
22
22
21
20
20
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.38.017-1 | 7***1 | Верхняя ветвь ленты в сборе | |
| 77.38.018-1 | 7***1 | Нижняя ветвь ленты в сборе | |
| 77.38.030-1 | 7***1 | Коробка управления левая в сборе | |
| 77.38.031-1А | 7***А | Коробка управления правая | |
| 77.38.056-Р | 7***Р | Шкив остановочный с планками | |
| 77.38.058 | 7***8 | Шкив с корпусом уплотнения | |
| 77.38.208-А | 7***А | Крышка люка | |
| 77.38.209 | 7***9 | Прокладка крышки люка | |
| 77.38.257-А | 7***А | Накладка верхняя | |
| 77.38.258-А | 7***А | Накладка нижняя | |
| 77.38.640-Б | 7***Б | Лента в сборе | |
| 78.38.048-1 | 7***1 | Коробка управления левая | |
| Заклепка 5х12 ГОСТ 10300-80 | З***0 | Заклепка 5х12 ГОСТ 10300-80 | |
| Заклепка 5х12 ГОСТ 10300-80 | З***0 | Заклепка 5х12 ГОСТ 10300-80 | |
| Заклепка 5х12 ГОСТ 10300-80 | З***0 | Заклепка 5х12 ГОСТ 10300-80 | |
| Заклепка 5х12 ГОСТ 10300-80 | З***0 | Заклепка 5х12 ГОСТ 10300-80 | |
| 1 | 7***1 | Лента с пружинами | |
| 2 | Ш***9 | Шплинт 4х32.016 ГОСТ 397-79 | |
| 3 | 7***1 | Колодка тормозная | |
| 4 | 7***3 | Проушина | |
| 5 | 7***1 | Лента | |
| 6 | 7***9 | Винт регулировочный | |
| 7 | 7***6 | Кольцо | |
| 8 | 7***1 | Заклепка | |
| 8 | 7***1 | Заклепка | |
| 8 | 7***1 | Заклепка | |
| 8 | 7***1 | Заклепка | |
| 9 | 7***3 | Пружина | |
| 10 | 7***А | Петля нижней ветви | |
| 10 | 7***2 | Петля нижней ветви | |
| 11 | Ш***9 | Шплинт 3,2х25.016 ГОСТ 397-79 | |
| 12 | 7***0 | Палец тормозной ленты | |
| 13 | 7***2 | Петля верхней ветви | |
| 13 | 7***А | Петля верхней ветви | |
| 14 | 7***1 | Лента | |
| 15 | 7***1 | Палец проушины | |
| 16 | 7***2 | Серьга | |
| 17 | 7***1 | Винт регулировочный | |
| 18 | 7***3 | Болт | |
| 19 | М***6 | Гайка ГОСТ 5918-73 | |
| 20 | Ш***9 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 21 | 7***5 | Шкив остановочного тормоза | |
| 22 | 7***1 | Шкив остановочный с планками | |
| 22 | 7***7 | Шкив остановочный с планками | |
| 23 | 7***2 | Пружина | |
| 24 | 7***А | Пружина | |
| 25 | 7***8 | Чехол | |
| 26 | 7***1 | Прокладка крышки заднего моста | |
| 27 | Х***2 | Хомут стяжной винтовой (нестандартный) | |
| 28 | 7***А | Прокладка | |
| 29 | 7***2 | Крышка заднего моста | |
| 30 | 7***7 | Штифт | |
| 32 | 7***Б | Втулка распорная | |
| 33 | 8***5 | Шайба ГОСТ 6402-70 | |
| 34 | М***6 | Гайка ГОСТ 5915-70 | |
| 35 | 7***А | Лента планетарного тормоза в сборе | |
| 36 | 7***А | Шкив тормозной | |
| 36 | 7***4 | Шкив | |
| 37 | 7***1 | Пробка заливной горловины в сборе | |
| 38 | 7***А | Крышка | |
| 39 | 7***3 | Кронштейн с пружиной планетарного тормоза в сборе (левый) | |
| 39 | 7***4 | Кронштейн с пружиной планетарного тормоза в сборе (правый) | |
| 40 | 7***6 | Пружины планетарного тормоза в сборе | |
| 41 | Ш***9 | Шплинт 2х12.016 ГОСТ 397-79 | |
| 42 | 7***6 | Проушина | |
| 43 | 7***8 | Шток регулировки | |
| 44 | 7***7 | Пружина | |
| 45 | 7***6 | Тарелка верхняя со втулкой в сборе | |
| 46 | 7***7 | Стяжка | |
| 47 | 7***5 | Пружина внутренняя | |
| 48 | 7***6 | Труба | |
| 49 | 7***А | Пружина | |
| 50 | 7***5 | Тарелка нижняя | |
| 51 | Ш***9 | Шплинт 4х22.016 ГОСТ 397-79 | |
| 52 | 7***1 | Кронштейн пружины планетарного тормоза | |
| 53 | 7***2 | Втулка распорная | |
| 54 | 7***1 | Ось кронштейна пружины | |
| 55 | 1***5 | Шайба ГОСТ 6402-70 | |
| 56 | М***6 | Болт ГОСТ 7796-70 | |
| 57 | М***6 | Болт ГОСТ 7796-70 | |
| 58 | 7***0 | Штифт | |
| 59 | 7***8 | Пластина замковая | |
| 60 | 7***1 | Болт | |
| 61 | З***7 | Заклепка 2-4х9-620 ГОСТ 12642-67 | |
| 62 | 7***1 | Проушина | |
| 63 | 7***1 | Накладка тормозной ленты нижняя | |
| 64 | 7***1 | Лента тормозная нижняя ветвь | |
| 65 | 7***1 | Накладка тормозной ленты верхняя | |
| 66 | 7***1 | Лента тормозная верхняя ветвь | |
| 67 | 7***0 | Шайба | |
| 68 | 7***1 | Серьга | |
| 69 | 7***А | Опора кольца | |
| 70 | 7***8 | Прокладка | |
| 71 | 7***7 | Крышка нижняя | |
| 72 | 1***5 | Шайба ГОСТ 6402-70 | |
| 73 | М***6 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
