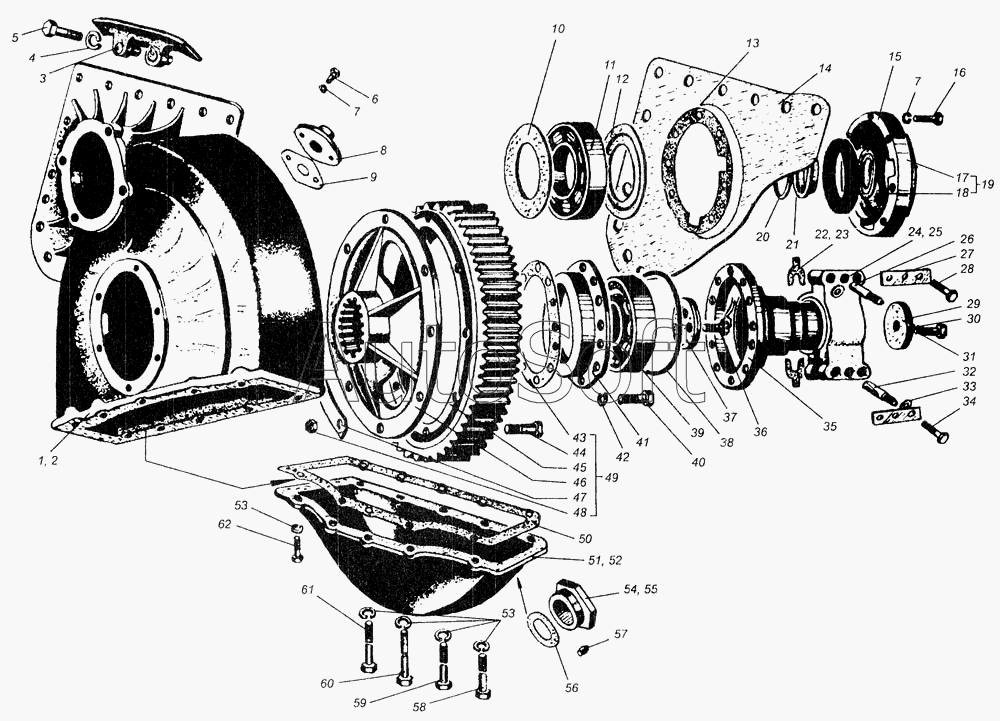

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Передача конечная трактора ДТ-75БВ
37
45
44
43
42
41
40
39
38
46
36
35
34
33
32
32
31
54
62
61
60
59
58
57
56
55
30
53
53
52
51
50
49
48
47
7
7
13
12
11
10
9
8
14
6
5
4
3
2
1
22
29
28
27
26
26
25
24
23
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б77.39.001-1А | Б***А | Передача конечная правая | |
| Б77.39.002-1А | Б***А | Передача конечная левая | |
| Б77.39.031 | Б***1 | Передача конечная левая | |
| Б77.39.032 | Б***2 | Передача конечная правая | |
| 1 | 7***Б | Корпус конечной передачи левый | |
| 2 | 7***Б | Корпус конечной передачи правый | |
| 3 | Б***А | Накладка предохранительная | |
| 4 | 1***5 | Шайба ГОСТ 6402-70 | |
| 5 | М***6 | Болт ГОСТ 7795-70 | |
| 6 | М***6 | Болт ГОСТ 7796-70 | |
| 7 | 1***5 | Шайба ГОСТ 6402-70 | |
| 8 | 7***1 | Крышка с сапуном в сборе | |
| 9 | 7***7 | Прокладка | |
| 10 | 7***8 | Шайба | |
| 11 | 3***М | Роликоподшипник радиальный с короткими роликами (75Х160Х37) | |
| 12 | 1***6 | Шайба | |
| 13 | 7***3 | Прокладка корпуса сальника | |
| 14 | 7***2 | Прокладка корпуса конечной передачи | |
| 15 | 1***5 | Шайба упорная | |
| 16 | М***6 | Болт ГОСТ 7795-70 | |
| 17 | 1***1 | Корпус сальника | |
| 18 | М***9 | Манжета 1-85х110-4 ГОСТ 8752-79 | |
| 19 | 1***3 | Корпус сальника | |
| 20 | 7***А | Кольцо уплотнительное | |
| 21 | 1***9 | Кольцо | |
| 22 | 7***1 | Прокладка регулировочная | |
| 23 | 7***1 | Прокладка регулировочная | |
| 24 | 7***1 | Бугель | |
| 25 | 7***А | Бугель | |
| 26 | 7***Р | Штифт | |
| 26 | 7***А | Штифт | |
| 27 | 7***0 | Пластина замковая (1,4 мм) | |
| 28 | М***6 | Болт ГОСТ 7796-70 | |
| 29 | 7***1 | Шайба специальная бугеля | |
| 30 | 2***5 | Шайба ГОСТ 6402-70 | |
| 31 | М***6 | Болт ГОСТ 7796-70 | |
| 32 | 7***А | Штифт | |
| 32 | 7***Р | Штифт | |
| 33 | 7***9 | Шайба черная | |
| 34 | М***6 | Болт ГОСТ 7795-70 | |
| 35 | 7***А | Опора | |
| 36 | 3***6 | Болт ГОСТ 7796-70 | |
| 37 | 7***3 | Шайба специальная | |
| 38 | 7***5 | Кольцо уплотнительное | |
| 39 | 4***3 | Шарикоподшипник радиальный однорядный (65Х160Х37) | |
| 40 | М***6 | Болт ГОСТ 7795-70 | |
| 41 | 7***Б | Стакан подшипника | |
| 42 | 1***5 | Шайба ГОСТ 6402-70 | |
| 43 | 7***8 | Прокладка стакана подшипника | |
| 44 | 7***В | Болт | |
| 45 | 7***1 | Шестерня ведомая | |
| 46 | 7***8 | Ступица ведомой шестерни | |
| 47 | 7***Б | Шайба замковая | |
| 48 | М***6 | Гайка ГОСТ 5915-70 | |
| 49 | 7***1 | Шестерня ведомая со ступицей в сборе | |
| 50 | 7***5 | Прокладка крышки конечной передачи | |
| 51 | Б***4 | Крышка конечной передачи левая | |
| 52 | Б***3 | Крышка конечной передачи правая | |
| 53 | 1***5 | Шайба ГОСТ 6402-70 | |
| 54 | 7***Б | Пробка с магнитом в сборе | |
| 55 | 7***1 | Пробка с магнитом в сборе (с левой резьбой) | |
| 56 | 7***3 | Прокладка пробки | |
| 57 | П***М | Пробка КГ 3/8"-3 МТСХМ | |
| 58 | М***6 | Болт ГОСТ 7795-70 | |
| 59 | М***6 | Болт ГОСТ 7795-70 | |
| 60 | М***6 | Болт ГОСТ 7795-70 | |
| 61 | М***6 | Болт ГОСТ 7795-70 | |
| 62 | М***6 | Болт ГОСТ 7796-70 |
