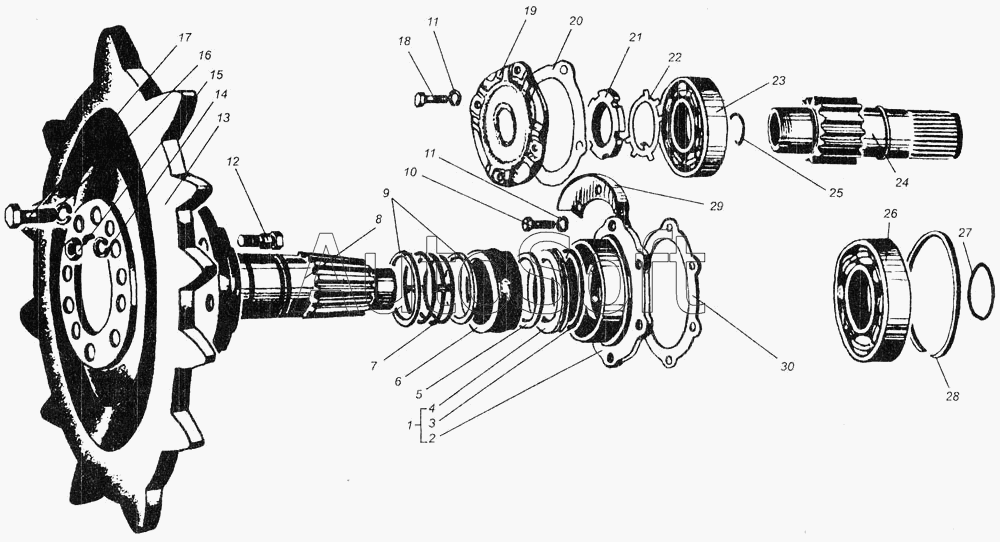

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Передача конечная трактора ДТ-75БВ. Вал ведущего колеса
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.107-1А | 7***А | Шестерня ведущая | |
| 1 | 7***4 | Корпус уплотнения в сборе | |
| 2 | 7***4 | Корпус уплотнения | |
| 3 | 7***8 | Кольцо уплотнительное | |
| 4 | 5***А | Кольцо уплотнения | |
| 5 | 7***2 | Кольцо уплотнения | |
| 6 | 5***1 | Чехол уплотнения | |
| 7 | 5***6 | Пружина уплотнения в сборе | |
| 8 | Б***0 | Вал | |
| 9 | 5***3 | Шайба нажимная | |
| 10 | М***6 | Болт ГОСТ 7796-70 | |
| 11 | 1***5 | Шайба ГОСТ 6402-70 | |
| 12 | 7***8 | Болт специальный | |
| 13 | Б***Б | Колесо ведущее | |
| 14 | 1***5 | Шайба ГОСТ 6402-70 | |
| 15 | М***6 | Гайка ГОСТ 5915-70 | |
| 16 | 2***5 | Шайба ГОСТ 6402-70 | |
| 17 | М***6 | Болт ГОСТ 7798-70 | |
| 18 | М***6 | Болт ГОСТ 7796-70 | |
| 19 | 7***А | Крышка | |
| 20 | 7***4 | Прокладка крышки | |
| 21 | 7***8 | Гайка круглая | |
| 22 | 7***5 | Шайба замочная | |
| 23 | 6***М | Подшипник (70х150х35/ 45) ГОСТ 8328-75 | |
| 24 | 7***2 | Шестерня ведущая | |
| 25 | А***1 | Кольцо пружинное | |
| 26 | 3***М | Подшипник (90х190х43) ГОСТ 8328-75 | |
| 27 | 7***9 | Кольцо стопорное | |
| 28 | К***8 | Кольцо 1Б190 ГОСТ 13941-68 | |
| 29 | 7***А | Козырек защитный | |
| 30 | 7***5 | Прокладка корпуса уплотнения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
