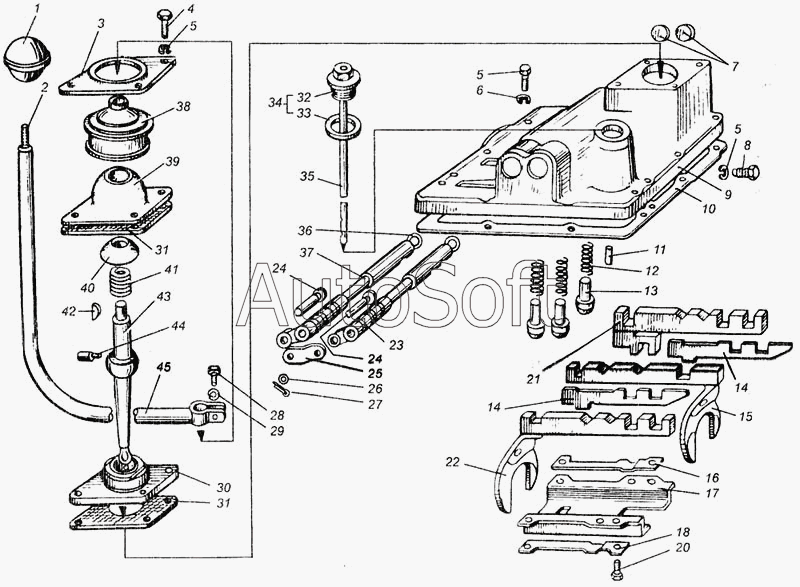

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Ходоуменьшитель. Крышка верхняя
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
20
21
22
23
24
24
25
26
27
28
29
30
31
31
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***А | Рукоятка | |
| 2 | 7***1 | Рычаг | |
| 3 | 7***2 | Кольцо прижимное | |
| 4 | М***6 | Болт | |
| 5 | 1***5 | Шайба ГОСТ 6402-70 | |
| 6 | М***6 | Болт ГОСТ 7795-70 | |
| 7 | З***7 | Заглушка ГОСТ 3111-67 | |
| 8 | 7***8 | Болт стопорный | |
| 9 | 7***3 | Крышка верхняя | |
| 10 | 7***0 | Прокладка | |
| 11 | 7***6 | Штифт | |
| 12 | 7***6 | Пружина | |
| 13 | 7***5 | Фиксатор | |
| 14 | 7***3 | Планка разделительная | |
| 15 | 7***А | Вилка ведущего вала | |
| 16 | 7***4 | Пластина замковая | |
| 17 | 7***А | Обойма | |
| 18 | 7***2 | Пластина замковая | |
| 19 | 7***2 | Крышка верхняя | |
| 20 | М***6 | Болт ГОСТ 7796-70 | |
| 21 | 7***А | Планка переключения | |
| 22 | 7***4 | Вилка ведомого вала | |
| 23 | 7***7 | Валик передний | |
| 24 | 7***5 | Палец валика блокировки переднего | |
| 25 | 7***2 | Серьга | |
| 26 | 1***1 | Шайба ГОСТ 11371-78 | |
| 27 | Ш***9 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 28 | М***6 | Болт ГОСТ 7796-70 | |
| 29 | 1***5 | Шайба ГОСТ 6402-70 | |
| 30 | 7***1 | Фланец | |
| 31 | 7***4 | Прокладка фланца | |
| 33 | 7***3 | Прокладка пробки | |
| 34 | 7***Б | Ходоуменьшитель | |
| 35 | 7***0 | Щуп | |
| 36 | 7***А | Кольцо уплотнительное | |
| 37 | 7***8 | Валик задний | |
| 38 | 7***1 | Чехол | |
| 39 | 7***1 | Колпак | |
| 40 | 7***8 | Шайба сферическая | |
| 41 | 7***7 | Пружина рычага | |
| 42 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 | |
| 43 | К***4 | Рычаг | |
| 44 | 7***1 | Штифт рычага | |
| 45 | 7***А | Рычаг |
