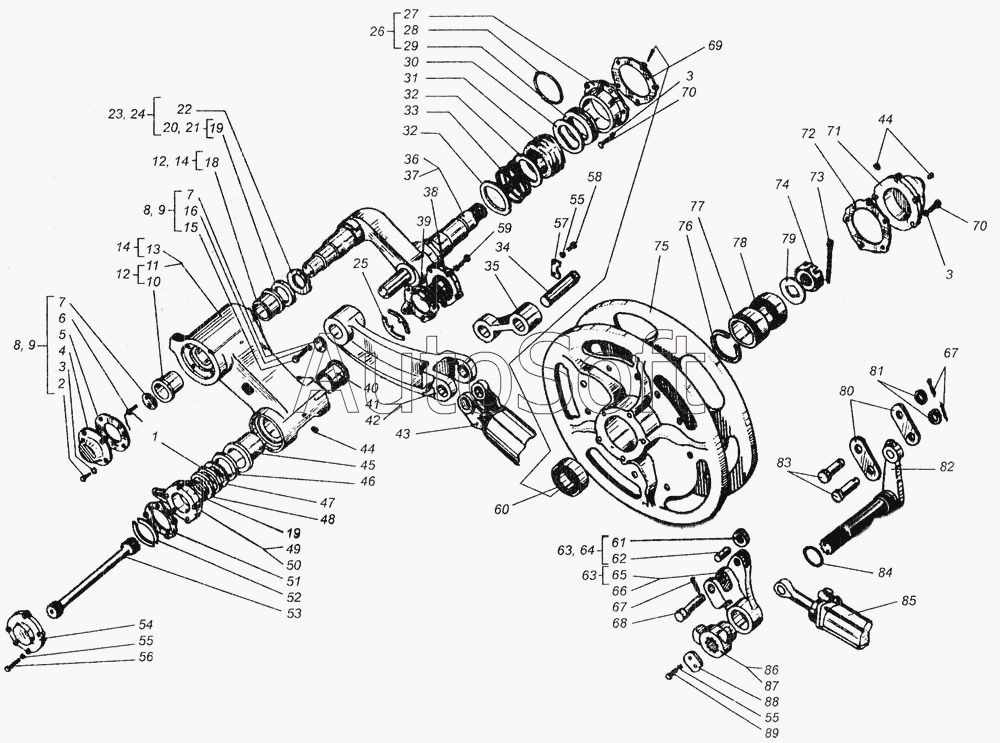

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Колесо направляющее трактора ДТ-75БВ
1
2
3
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
55
55
56
58
59
60
61
62
63
63
64
65
66
67
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Кольцо ГОСТ 6308-71 | |
| 2 | М***6 | Болт ГОСТ 7796-70 | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | Б***2 | Крышка балансира малая | |
| 5 | Б***2 | Прокладка | |
| 6 | З***6 | Болт ГОСТ 7796-70 | |
| 7 | Б***1 | Шайба упорная | |
| 8 | Б***3 | Колесо направляющее | |
| 9 | Б***4 | Колесо направляющее | |
| 10 | 5***А | Втулка балансира малая | |
| 11 | Б***4 | Балансир правый | |
| 12 | Б***4 | Балансир правый с втулками | |
| 13 | Б***4 | Балансир левый | |
| 14 | Б***4 | Балансир левый с втулками | |
| 15 | М***6 | Болт ГОСТ 7796-70 | |
| 16 | 1***5 | Шайба ГОСТ 6402-70 | |
| 18 | 5***А | Втулка балансира | |
| 19 | 1***2 | Манжета ГОСТ 8752-79 | |
| 20 | Б***1 | Рычаг ведущий правый | |
| 21 | Б***1 | Рычаг ведущий левый | |
| 22 | Б***1 | Шайба защитная | |
| 23 | Б***4 | Балансир правый | |
| 24 | Б***4 | Балансир левый | |
| 25 | Б***1 | Сухарь упорный с выступом | |
| 26 | 5***5 | Корпус уплотнения | |
| 27 | 5***7 | Корпус уплотнения | |
| 28 | 7***8 | Кольцо уплотнительное | |
| 29 | 5***А | Кольцо уплотнения | |
| 30 | 5***0 | Кольцо уплотнительное малое | |
| 31 | 5***1 | Чехол уплотнения | |
| 32 | 5***3 | Шайба нажимная | |
| 33 | 5***6 | Пружина уплотнения в сборе | |
| 34 | Б***1 | Ось маятника | |
| 35 | Б***0 | Маятник | |
| 36 | Б***1 | Ось коленчатая | |
| 37 | Б***1 | Ось коленчатая | |
| 38 | Б***1 | Крышка балансира | |
| 39 | Б***А | Прокладка балансира внешняя | |
| 40 | Б***3 | Втулка балансира внешняя | |
| 41 | Б***А | Упор правый | |
| 42 | Б***А | Упор левый | |
| 43 | Б***4 | Амортизатор | |
| 44 | 2***6 | Пробка ГОСТ 12717-78 | |
| 45 | Б***2 | Втулка балансира большая | |
| 46 | 1***2 | Манжета ГОСТ 8752-79 | |
| 47 | Б***1 | Кольцо дистанционное | |
| 48 | Б***1 | Обойма | |
| 49 | Б***2 | Рычаг ведущий правый | |
| 50 | Б***2 | Рычаг ведущий левый | |
| 51 | Б***А | Прокладка ведущего рычага | |
| 52 | Б***1 | Сухарь упорный | |
| 53 | 5***6 | Торсион | |
| 54 | Б***1 | Крышка ведущего рычага | |
| 55 | 1***5 | Шайба ГОСТ 6402-70 | |
| 56 | М***6 | Болт ГОСТ 7795-70 | |
| 58 | М***6 | Болт ГОСТ 7796-70 | |
| 59 | М***6 | Болт ГОСТ 7796-70 | |
| 60 | 0***5 | Подшипник (75х130х33,5) ГОСТ 333-79 | |
| 61 | Б***1 | Ролик | |
| 62 | Б***8 | Ось ролика | |
| 63 | Б***1 | Ограничитель правый | |
| 64 | Б***1 | Ограничитель левый | |
| 65 | Б***2 | Ограничитель правый | |
| 66 | Б***2 | Ограничитель левый | |
| 67 | Ш***9 | Шплинт 6,3х36 ГОСТ 397-79 | |
| 68 | 2***0 | Ось ГОСТ 9650-71 | |
| 69 | 5***4 | Прокладка | |
| 70 | М***6 | Болт | |
| 71 | 5***2 | Крышка | |
| 72 | 5***7 | Прокладка | |
| 73 | Ш***9 | Шплинт 8х70 ГОСТ 397-79 | |
| 74 | 8***4 | Гайка | |
| 75 | Б***А | Колесо направляющее | |
| 76 | 2***0 | Кольцо ГОСТ 13941-68 | |
| 77 | Б***5 | Втулка распорная | |
| 78 | 0***2 | Подшипник (60х130х34) ГОСТ 333-79 | |
| 79 | 8***3 | Шайба упорная | |
| 80 | Б***4 | Серьга | |
| 81 | Б***9 | Шайба | |
| 82 | Б***1 | Вал | |
| 83 | 2***0 | Ось ГОСТ 9650-71 | |
| 84 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 85 | Б***3 | Цилиндр | |
| 86 | Б***1 | Ограничитель правый | |
| 87 | Б***1 | Ограничитель левый | |
| 88 | 5***5 | Шайба упорная малая | |
| 89 | М***6 | Болт ГОСТ 7796-70 |
