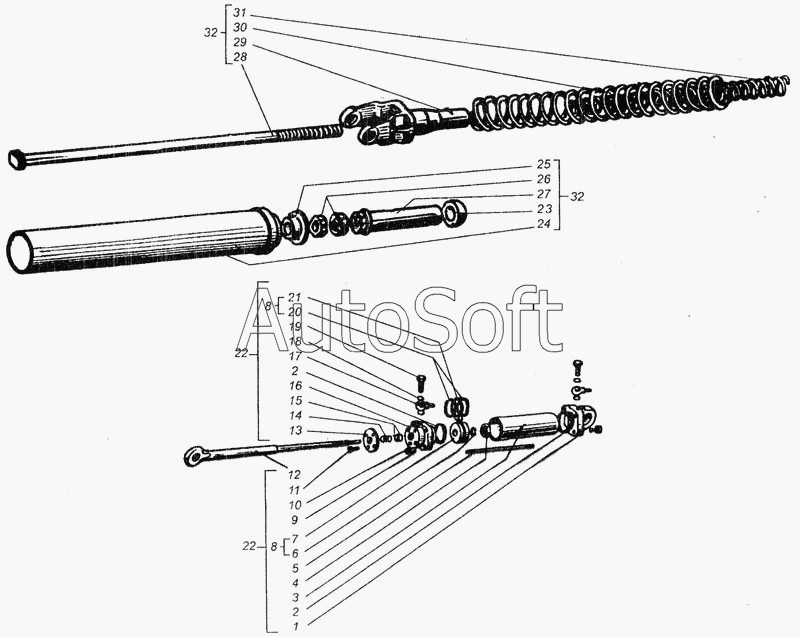

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Колесо направляющее трактора ДТ-75БВ. Амортизатор в сборе
17
32
32
31
30
29
28
27
26
25
24
23
22
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***1 | Крышка цилиндра задняя | |
| 2 | У***2 | Кольцо | |
| 3 | Ц***2 | Корпус | |
| 4 | Ц***А | Гайка в сборе (Б77.32.443) | |
| 5 | Б***1 | Шпилька | |
| 6 | Ц***3 | Кольцо | |
| 7 | Ц***А | Поршень | |
| 8 | Ц***9 | Поршень в сборе | |
| 9 | 1***5 | Шайба ГОСТ 6402-70 | |
| 10 | М***6 | Гайка ГОСТ 5915-70 | |
| 11 | М***6 | Болт ГОСТ 7796-70 | |
| 12 | Б***2 | Шток | |
| 13 | Б***2 | Крышка чистиков | |
| 14 | Б***1 | Чистик | |
| 15 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 16 | Б***2 | Крышка цилиндра передняя | |
| 17 | 7***А | Угольник поворотный | |
| 18 | 7***4 | Шайба малая | |
| 19 | 7***5 | Болт | |
| 20 | Ц***2 | Прокладка | |
| 21 | Ц***3 | Кольцо | |
| 22 | Б***3 | Цилиндр | |
| 23 | К***5 | Яблоко упорное | |
| 24 | Б***2 | Труба | |
| 25 | 7***Б | Упор | |
| 26 | М***6 | Гайка ГОСТ 5916-70 | |
| 27 | Б***5 | Гайка регулировочная, | |
| 28 | 7***2 | Болт натяжной | |
| 29 | Б***2 | Упор | |
| 30 | 7***5 | Пружина | |
| 31 | 7***6 | Пружина малая | |
| 32 | Б***4 | Амортизатор |
