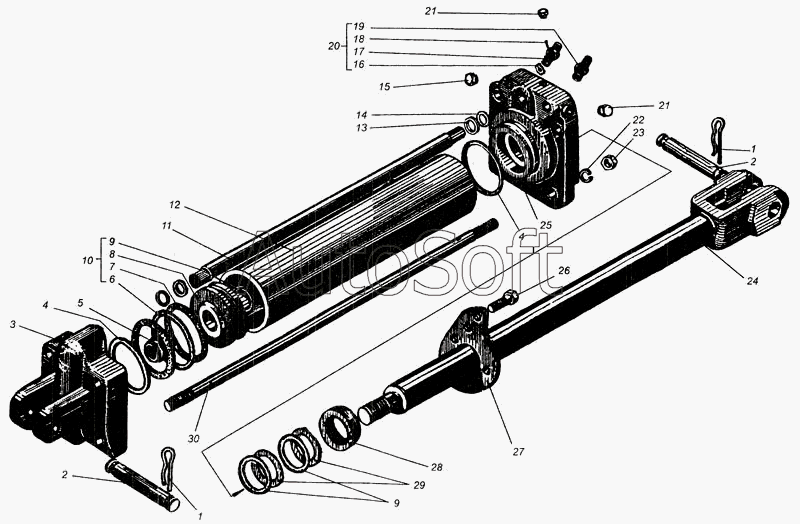

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Цилиндр выносной
23
15
16
17
18
19
20
21
21
22
14
24
25
26
27
28
29
30
13
12
11
10
9
9
8
7
6
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.60.001-А | 5***А | Цилиндр выносной | |
| Ц75-1111001-А | Ц***А | Цилиндр выносной | |
| Ц75-1111010-А | Ц***А | Крышка передняя в сборе | |
| 1 | 1***9 | Шплинт пружинный | |
| 2 | Ц***В | Палец | |
| 3 | Ц***Г | Крышка задняя | |
| 4 | Ц***5 | Кольцо | |
| 5 | Ц***А | Гайка в сборе (Б77.32.443) | |
| 6 | Ц***3 | Кольцо | |
| 7 | Ц***2 | Прокладка | |
| 8 | Ц***А | Поршень | |
| 9 | Ц***А | Кольцо | |
| 10 | Ц***9 | Поршень в сборе | |
| 11 | Ц***А | Маслопровод | |
| 12 | Ц***2 | Корпус | |
| 13 | Ц***7 | Шайба | |
| 14 | Ц***6 | Кольцо | |
| 15 | Ц***7 | Заглушка 1/2 | |
| 16 | Н***6 | Шайба клапана | |
| 17 | Н***2 | Корпус замедлительного клапана | |
| 18 | Н***1 | Штифт | |
| 19 | Н***3 | Штуцер ввертной | |
| 20 | Н***0 | Клапан замедлительный | |
| 21 | Ц***6 | Заглушка 1/4 | |
| 22 | 1***5 | Шайба ГОСТ 6402-70 | |
| 23 | М***9 | Гайка ГОСТ 15521-70 | |
| 24 | Ц***2 | Шток в сборе | |
| 25 | Ц***Б | Крышка передняя | |
| 26 | М***6 | Болт ГОСТ 1798-70 | |
| 27 | Ц***А | Крышка чистиков | |
| 28 | Ц***6 | Чистик | |
| 29 | Ц***8 | Прокладка | |
| 30 | Ц***А | Шпилька М12 |
