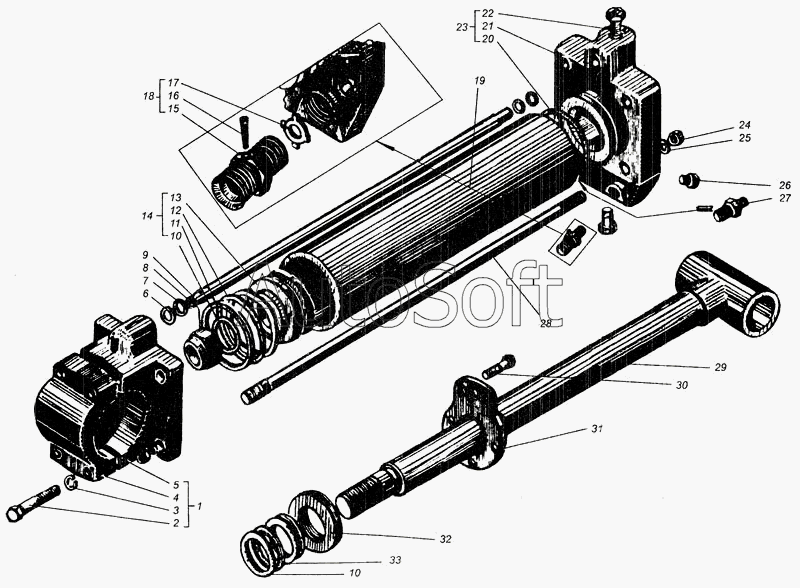

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Цилиндр основной
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.59.001 | 7***1 | Цилиндр основной | |
| Ц110-1414001-А | Ц***А | Цилиндр в сборе | |
| 1 | Ц***А | Крышка задняя в сборе | |
| 2 | М***6 | Болт ГОСТ 7798-70 | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | Ц***А | Бугель | |
| 5 | Ц***А | Крышка задняя | |
| 6 | Ц***3 | Кольцо уплотнительное | |
| 7 | Ц***7 | Шайба | |
| 8 | Ц***А | Маслопровод | |
| 9 | 1***7 | Гайка в сборе | |
| 10 | Ц***4 | Кольцо | |
| 11 | Ц***2 | Прокладка | |
| 12 | Ц***3 | Кольцо | |
| 13 | Ц***В | Поршень | |
| 14 | Ц***9 | Поршень в сборе | |
| 15 | Н***2 | Корпус замедлительного клапана | |
| 16 | Н***1 | Штифт | |
| 17 | Н***6 | Шайба клапана | |
| 18 | Н***0 | Клапан замедлительный | |
| 19 | Ц***2 | Корпус | |
| 20 | Ц***5 | Кольцо | |
| 21 | Ц***Ж | Крышка передняя | |
| 22 | Ц***6 | Заглушка 1/4 | |
| 23 | Ц***А | Крышка передняя в сборе | |
| 24 | М***9 | Гайка ГОСТ 15521-70 | |
| 25 | 1***5 | Шайба ГОСТ 6402-70 | |
| 26 | Ц***7 | Заглушка 1/2 | |
| 27 | Н***3 | Штуцер ввертной | |
| 28 | Ц***1 | Шпилька | |
| 29 | Ц***А | Шток в сборе | |
| 30 | М***6 | Болт ГОСТ 1798-70 | |
| 31 | Ц***5 | Крышка чистиков | |
| 32 | Ц***6 | Чистик | |
| 33 | Ц***8 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
