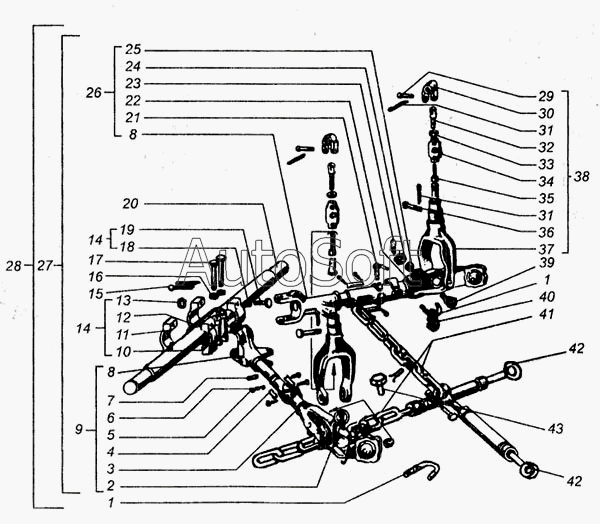

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Механизм навески. Раскос и растяжка в сборе
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.045 | 7***5 | Раскос | |
| 77.60.235 | 7***5 | Палец | |
| 1 | 7***1 | Стремянка | |
| 2 | 7***1 | Чека | |
| 3 | 7***А | Головка | |
| 4 | 7***4 | Планка | |
| 5 | М***6 | Болт ГОСТ 7796-70 | |
| 6 | 8***5 | Шайба ГОСТ 6402-70 | |
| 7 | 7***5 | Палец направляющий | |
| 8 | 7***1 | Вилка | |
| 9 | 7***1 | Тяга | |
| 10 | 7***А | Упор задний | |
| 11 | 7***1 | Упор | |
| 12 | 7***8 | Головка нижних тяг | |
| 13 | М***6 | Гайка ГОСТ 5915-70 | |
| 14 | 7***1 | Ось верхняя | |
| 15 | Ш***9 | Шплинт 8х50 ГОСТ 397-79 | |
| 16 | 7***8 | Шайба | |
| 17 | 7***1 | Палец | |
| 18 | 1***5 | Шайба ГОСТ 6402-70 | |
| 19 | М***6 | Болт ГОСТ 7795-70 | |
| 20 | 7***1 | Ось со штифтом | |
| 21 | 7***1 | Палец тяги в сборе | |
| 22 | 7***А | Головка | |
| 23 | Ш***9 | Шплинт 5х50 ГОСТ 397-79 | |
| 24 | М***6 | Гайка ГОСТ 5935-73 | |
| 25 | 2***1 | Шайба | |
| 26 | 7***2 | Тяга | |
| 27 | 7***Б | Ось нижняя с тягами | |
| 28 | 7***6 | Ось тяговая | |
| 29 | 7***5 | Палец серьги раскоса | |
| 30 | 7***1 | Серьга раскоса | |
| 31 | Ш***9 | Шплинт 6,3х36 ГОСТ 397-79 | |
| 32 | 7***6 | Винт раскоса верхний | |
| 33 | М***6 | Гайка ГОСТ 5916-70 | |
| 34 | 7***5 | Муфта раскоса | |
| 35 | 7***1 | Винт раскоса | |
| 36 | 7***1 | Палец | |
| 37 | 7***1 | Вилка раскоса | |
| 38 | 7***А | Раскос в сборе | |
| 39 | 7***5 | Рым-болт | |
| 40 | 7***2 | Звено специальное | |
| 41 | 7***3 | Цепь | |
| 42 | 7***9 | Растяжка |
