Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Пусковой двигатель П-10УД
45
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
29
46
47
47
47
47
47
48
48
49
50
51
52
53
53
54
54
55
56
57
58
59
59
14
1
2
3
4
5
6
7
8
9
10
11
12
13
13
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
28

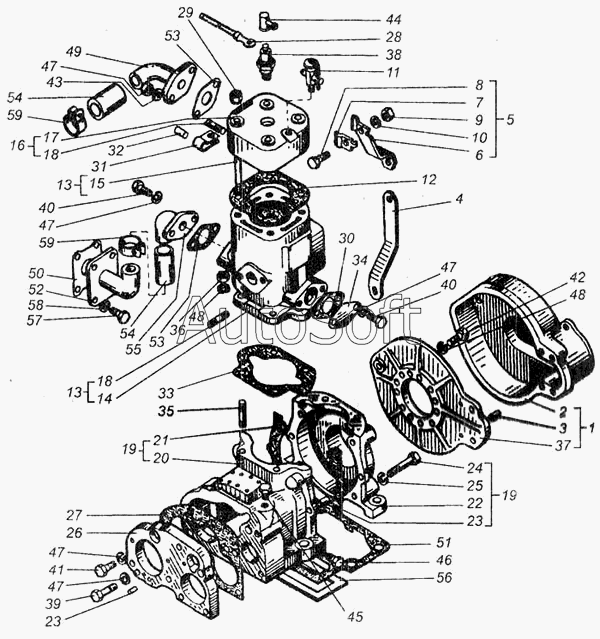

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д24С01-4 | Д***4 | Пусковой двигатель П10У-Д | |
| Д24С01-7 | Д***7 | Пусковой двигатель с кронштейнами | |
| Д24С03-4 | Д***4 | Двигатель П-10УД | |
| 1 | 7***2 | Кожух маховика | |
| 2 | 7***А | Кожух маховика | |
| 3 | Р***9 | Палец | |
| 4 | 3***0 | Кронштейн | |
| 5 | 1***1 | Кронштейн | |
| 6 | 1***2 | Кронштейн | |
| 7 | 1***9 | Прижим | |
| 8 | М***6 | Болт ГОСТ 7798-70 | |
| 9 | М***6 | Гайка ГОСТ 5915-70 | |
| 10 | 6***5 | Шайба ГОСТ 6402-70 | |
| 11 | Д***Б | Краник заливной | |
| 12 | Д***А | Прокладка головки | |
| 13 | 3***0 | Цилиндр | |
| 14 | 3***0 | Цилиндр | |
| 15 | Д***1 | Шпилька | |
| 16 | Д***5 | Головка цилиндра | |
| 17 | 3***0 | Головка цилиндра | |
| 18 | М***6 | Шпилька ГОСТ 22034-76 | |
| 19 | 7***1 | Картер | |
| 20 | Д***Г | Картер (передняя половина) | |
| 21 | Д***5 | Прокладка картера | |
| 22 | 7***1 | Картер (задняя половина) | |
| 23 | Д***2 | Палец | |
| 24 | М***5 | Болт ГОСТ 7795-70 | |
| 25 | 1***5 | Шайба ГОСТ 6402-70 | |
| 26 | Д***А | Плита промежуточная | |
| 27 | Д***3 | Прокладка | |
| 28 | Д***9 | Провод высокого напряжения | |
| 29 | Д***2 | Гайка шпилька | |
| 30 | Д***3 | Прокладка патрубка | |
| 31 | Д***А | Пластинка крепления провода | |
| 32 | Д***3 | Втулка провода | |
| 33 | Д***6 | Прокладка цилиндра | |
| 34 | Д***5 | Заглушка | |
| 35 | Д***0 | Шпилька крепления цилиндра | |
| 36 | Д***1 | Гайка специальная | |
| 37 | 7***5 | Плита кожуха маховика | |
| 38 | А***Н | Свеча ГОСТ 2043-74 | |
| 39 | М***6 | Болт ГОСТ 7795-70 | |
| 40 | М***6 | Болт ГОСТ 7796-70 | |
| 41 | М***6 | Болт ГОСТ 7796-70 | |
| 42 | М***6 | Болт ГОСТ 7796-70 | |
| 43 | М***6 | Гайка ГОСТ 2524-70 | |
| 44 | К***3 | Колпачок 4-14 ГОСТ 19323-73 | |
| 45 | К***М | Пробка | |
| 46 | К***М | Пробка | |
| 47 | 8***5 | Шайба ГОСТ 6402-70 | |
| 48 | 1***5 | Шайба ГОСТ 6402-70 | |
| 49 | 1***1 | Патрубок | |
| 50 | С***9 | Прокладка | |
| 51 | С***А | Прокладка | |
| 52 | 1***2 | Патрубок | |
| 53 | С***3 | Прокладка | |
| 54 | 1***5 | Шланг | |
| 55 | 1***3 | Патрубок | |
| 56 | 1***0 | Прокладка | |
| 57 | М***6 | Болт ГОСТ 7796-70 | |
| 58 | 1***5 | Шайба ГОСТ 6402-70 | |
| 59 | А***0 | Хомут стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
