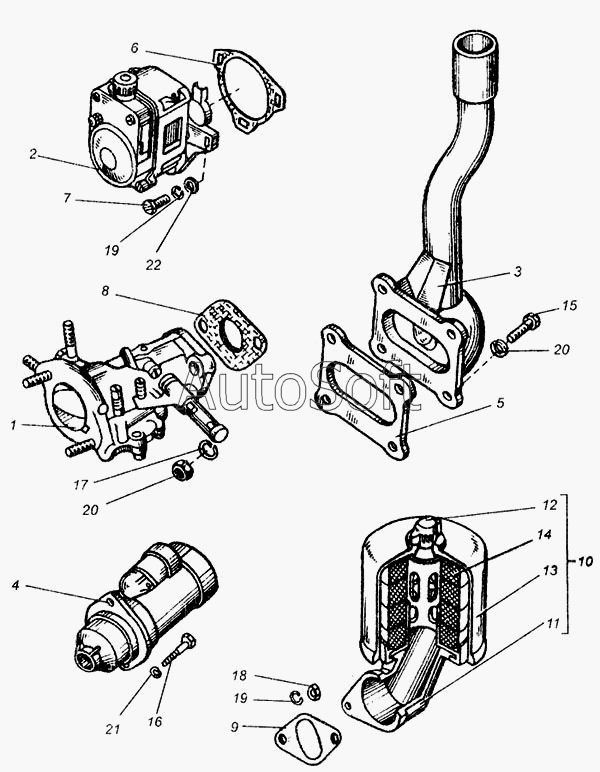

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Агрегаты пускового двигателя
12
22
21
20
20
19
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Карбюратор 11.1107.011 | |
| 2 | М***0 | Магнето одноискровое М124Б1 | |
| 3 | 1***4 | Глушитель | |
| 4 | С***0 | Стартер ТУ 37.003.497-78 | |
| 5 | Д***1 | Прокладка патрубка | |
| 6 | Д***4 | Прокладка магнето | |
| 7 | Д***2 | Болт | |
| 8 | 3***0 | Прокладка карбюраторе | |
| 9 | 3***0 | Прокладка | |
| 10 | 3***0 | Воздухоочиститель | |
| 11 | 3***0 | Корпус | |
| 12 | 3***0 | Гайка глухая | |
| 13 | 3***0 | Колпак | |
| 14 | Д***2 | Фильтрующий элемент | |
| 15 | М***6 | Болт ГОСТ 7796-70 | |
| 16 | М***6 | Болт ГОСТ 7796-70 | |
| 17 | М***6 | Гайка ГОСТ 2524-70 | |
| 18 | М***6 | Гайка ГОСТ 5915-70 | |
| 19 | 6***5 | Шайба ГОСТ6402-70 | |
| 20 | 8***5 | Шайба ГОСТ 6402-70 | |
| 21 | 1***5 | Шайба ГОСТ 6402-70 | |
| 22 | 6***5 | Шайба ГОСТ 11371-78 |
