Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Управление дизелем
1
1
1
1
2
3
3
3
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
22
22
23
24
25
26
26
27
28

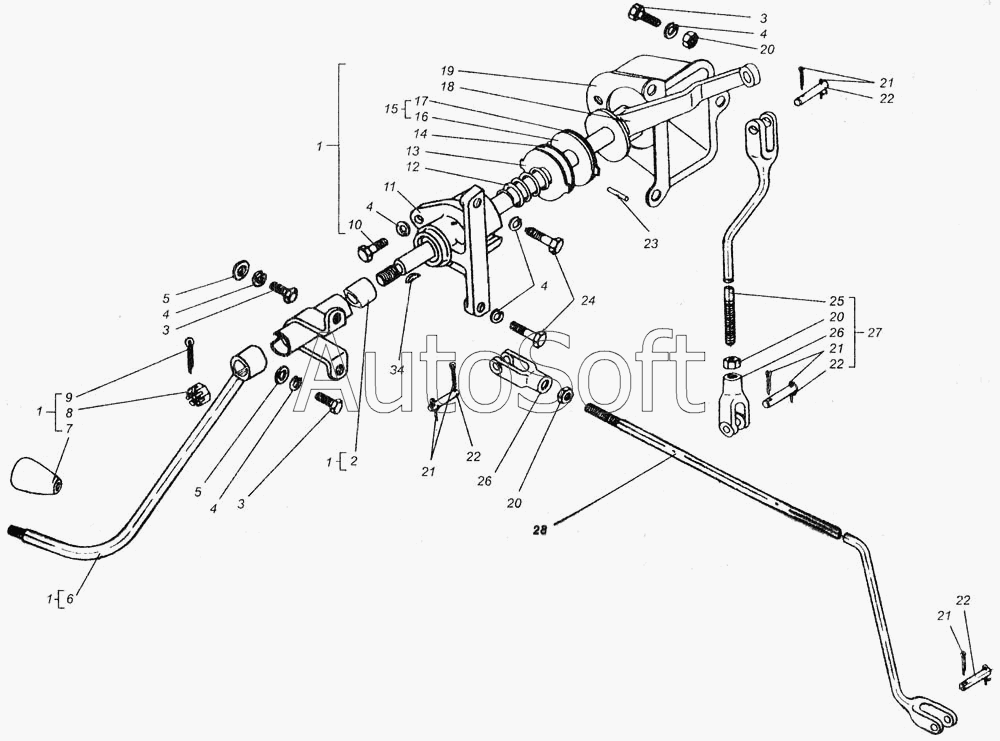

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.20.002 | 7***2 | Управление дизелем | |
| 1 | 7***1 | Муфта в сборе | |
| 2 | 7***1 | Труба с кронштейном | |
| 3 | М***6 | Болт ГОСТ 7796-70 | |
| 4 | 8***5 | Шайба ГОСТ 6402-70 | |
| 5 | 8***1 | Шайба | |
| 6 | 7***6 | Рычаг управления | |
| 7 | А***0 | Рукоятка управления | |
| 8 | 8***1 | Гайка | |
| 9 | Ш***9 | Шплинт 4х32 ГОСТ 397-79 | |
| 10 | М***6 | Болт ГОСТ 7796-70 | |
| 11 | 7***1 | Кожух мусрты | |
| 12 | 7***1 | Пружина | |
| 13 | 7***4 | Диск | |
| 14 | 7***1 | Диск | |
| 15 | 7***7 | Диск в сборе | |
| 16 | 7***3 | Накладка | |
| 17 | 7***2 | Диск | |
| 18 | 7***3 | Рычаг верхний в сборе | |
| 19 | 8***9 | Кожух в сборе | |
| 20 | М***6 | Гайка ГОСТ 5915-70 | |
| 21 | Ш***9 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 22 | 5***1 | Палец | |
| 23 | Ш***0 | Штифт 4Гх18 ГОСТ 3128-70 | |
| 24 | М***6 | Болт ГОСТ 7796-70 | |
| 25 | 7***4 | Тяга вертикальная | |
| 26 | 7***А | Вилка | |
| 27 | 7***9 | Тяга вертикальная | |
| 28 | 7***5 | Тяга топливного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
