Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Управление запуском дизеля
1
1
1
1
2
2
2
3
4
4
5
6
6
6
7
7
8
8
8
9
10
11
12
12
12
13
14
14
14
15
15
16
16
16
16
17
17
17
17
17
18
18
18
18
19
19
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37

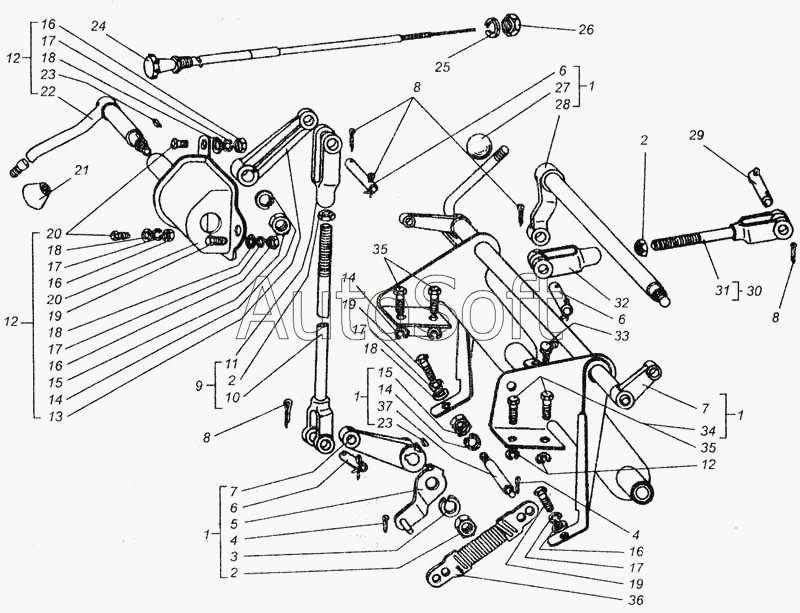

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.23.002 | 7***2 | Управление запуском | |
| 1 | 7***0 | Кронштейн | |
| 2 | М***6 | Гайка ГОСТ5916-70 | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | Ш***9 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 5 | 7***1 | Рычаг | |
| 6 | А***1 | Палец | |
| 7 | 7***5 | Рычаг | |
| 8 | Ш***9 | Шплинт 4х22 ГОСТ 397-79 | |
| 9 | 7***7 | Тяга | |
| 10 | 7***4 | Тяга | |
| 11 | А***7 | Вилка | |
| 12 | 7***5 | Рукоятка | |
| 13 | 8***7 | Рычаг | |
| 14 | 1***5 | Шайба ГОСТ 6402-70 | |
| 15 | М***6 | Гайка ГОСТ 5915-70 | |
| 16 | М***6 | Гайка ГОСТ 5915-70 | |
| 17 | 8***5 | Шайба ГОСТ 6402-70 | |
| 18 | 8***1 | Шайба | |
| 19 | М***6 | Болт ГОСТ 7796-70 | |
| 20 | 8***5 | Кронштейн | |
| 21 | А***0 | Рукоятка управления | |
| 22 | 7***3 | Рукоятка | |
| 23 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 24 | 7***3 | Тяга | |
| 25 | 1***5 | Шайба ГОСТ 6402-70 | |
| 26 | М***6 | Гайка ГОСТ 5916-70 | |
| 27 | А***А | Рукоятка управления | |
| 28 | 7***9 | Валик | |
| 29 | 7***8 | Палец двуплечих рычагов | |
| 30 | 7***6 | Тяга | |
| 31 | 7***5 | Тяга | |
| 32 | 7***4 | Вилка | |
| 33 | 2***р | Масленка ГОСТ 19853-74 | |
| 34 | 7***1 | Кронштейн | |
| 35 | М***6 | Болт ГОСТ 7796-70 | |
| 36 | 8***3 | Пружина | |
| 37 | 7***4 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
