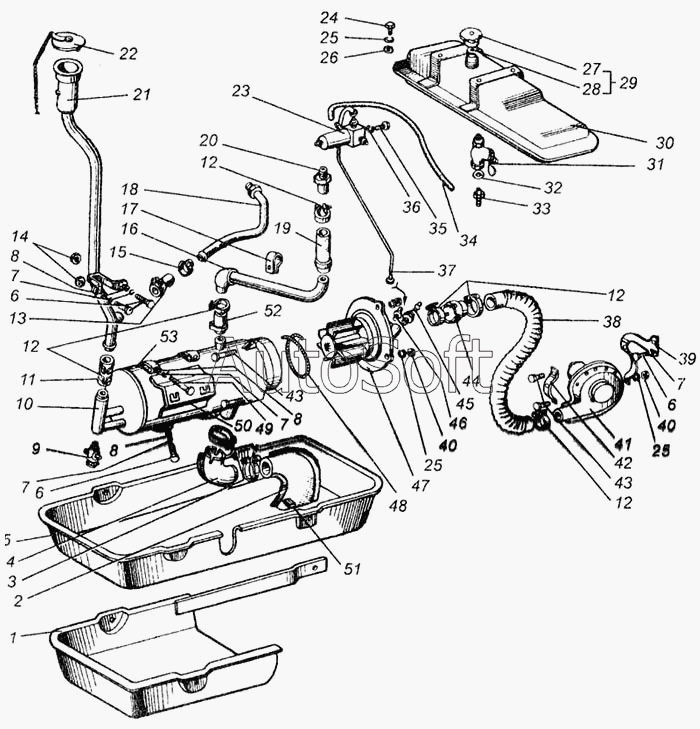

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Установка подогревателя ПЖБ-200 на тракторы ДТ-75В и ДТ-75БВ
1
2
3
4
5
6
6
6
7
7
7
7
8
8
8
9
10
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.26.003 | 7***3 | Подогреватель ПЖБ-200 | |
| Б78.26.002 | Б***2 | Подогреватель ПЖБ-200 | |
| М10.6gх30.58.016 | М***6 | Болт | |
| 1 | Б***1 | Лоток | |
| 2 | Б***2 | Патрубок подводящий | |
| 3 | 7***6 | Хомутик стяжной | |
| 4 | Б***3 | Патрубок промежуточный | |
| 5 | К***1 | Кожух поддона | |
| 6 | М***6 | Болт ГОСТ 7796-70 | |
| 7 | 1***5 | Шайба ГОСТ 6402-70 | |
| 8 | 1***3 | Шайба ГОСТ 11371-78 | |
| 9 | 3***А | Кран пускового подогревателя | |
| 10 | П***4 | Котел подогревателя | |
| 11 | 7***0 | Шланг | |
| 12 | 7***4 | Хомутик стяжной | |
| 13 | 7***4 | Шланг | |
| 14 | М***6 | Гайка ГОСТ 5915-70 | |
| 15 | 7***1 | Хомутик стяжной | |
| 16 | 7***3 | Трубка паровая | |
| 17 | 7***2 | Скоба | |
| 18 | 7***2 | Трубка | |
| 19 | 7***2 | Шланг | |
| 20 | 8***5 | Штуцер | |
| 21 | 7***1 | Трубка заливная | |
| 22 | 7***6 | Пробка | |
| 23 | Э***2 | Клапан электромагнитный | |
| 24 | М***6 | Болт ГОСТ 7796-70 | |
| 25 | 8***5 | Шайба ГОСТ 6402-70 | |
| 26 | 8***3 | Шайба ГОСТ 11371-78 | |
| 27 | 5***1 | Крышка горловины бачка | |
| 28 | 5***9 | Прокладка крышки бачка | |
| 29 | 5***1 | Крышка | |
| 30 | 7***1 | Бачок топливный | |
| 31 | К***4 | Кран Кр-25 | |
| 32 | 7***3 | Прокладка | |
| 33 | 7***5 | Штуцер | |
| 34 | 7***1 | Бензопровод | |
| 35 | М***6 | Винт ГОСТ 17473-72 | |
| 36 | 6***5 | Шайба ГОСТ 6402-70 | |
| 37 | 7***2 | Топливопровод | |
| 38 | 7***5 | Шланг воздухоподводящий | |
| 39 | 7***2 | Кронштейн вентилятора | |
| 40 | М***6 | Гайка ГОСТ 5915-70 | |
| 41 | П***0 | Вентилятор | |
| 42 | 8***9 | Хомут | |
| 43 | М***6 | Болт ГОСТ 7796-70 | |
| 44 | 7***8 | Патрубок | |
| 45 | 0***0 | Свеча накаливания СР65А | |
| 46 | 0***7 | Штуцер | |
| 47 | П***0 | Горелка подогревателя | |
| 48 | П***3 | Шнур асбестовый | |
| 49 | М***6 | Болт ГОСТ 7795-70 | |
| 50 | 7***6 | Кронштейн подогревателя | |
| 51 | Б***7 | Втулка | |
| 52 | 7***3 | Шланг | |
| 53 | 7***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
