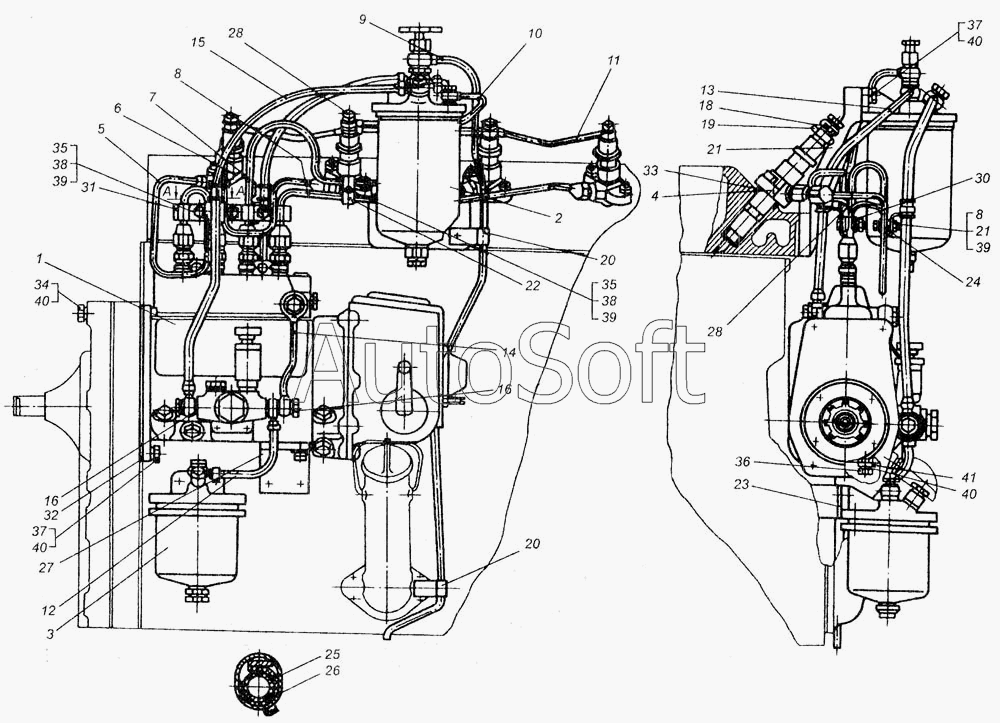

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Топливная система дизеля СМД-14НГ
32
22
23
24
25
26
27
28
28
30
31
21
21
33
34
35
35
36
37
37
38
38
39
39
39
40
40
40
40
41
11
2
3
4
5
6
7
8
8
9
10
1
12
13
14
15
16
16
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***В | Насос топливный ЛСТН-49010 ТУ 23.1.215-76 | |
| 2 | 2***0 | Топливный фильтр тонкой очистки ФТ-75А | |
| 3 | А***1 | Топливный фильтр грубой очистки ФГ-25 | |
| 4 | 1***2 | Форсунка | |
| 5 | 1***4 | Топливопровод к первому цилиндру | |
| 6 | 1***5 | Топливопровод ко второму цилиндру | |
| 7 | 1***4 | Топливопровод к третьему цилиндру | |
| 8 | 1***4 | Топливопровод к четвертому цилиндру | |
| 9 | 1***1 | Топливопровод слива | |
| 10 | 1***А | Топливопровод слива | |
| 11 | 1***8 | Топливопровод слива | |
| 12 | 1***2 | Трубка от фильтра грубой очистки | |
| 13 | 1***1 | Трубка от фильтра к насосу | |
| 14 | 1***Б | Топливопровод перепуска | |
| 15 | 1***6 | Трубка от помпы к фильтру | |
| 16 | С***6 | Болт поворотного угольника | |
| 17 | С***А | Прокладка | |
| 18 | С***А | Болт зажимной | |
| 19 | С***А | Прокладка | |
| 20 | С***4 | Хомут | |
| 21 | 1***2 | Кронштейн | |
| 22 | 1***0 | Планка зажима | |
| 23 | 1***1 | Пластина | |
| 24 | 1***7 | Прокладка | |
| 25 | 1***1 | Прокладка | |
| 26 | 1***3 | Хомут | |
| 27 | 1***1 | Кронштейн | |
| 28 | 1***А | Кронштейн | |
| 29 | 1***5 | Болт зажимной | |
| 30 | 1***7 | Прокладка | |
| 31 | 1***8 | Планка зажима | |
| 32 | 5***4 | Прокладка | |
| 33 | 6***0 | Кольцо уплотнительное | |
| 34 | М***6 | Болт ГОСТ 7795-70 | |
| 35 | М***6 | Болт ГОСТ 7796-70 | |
| 36 | М***6 | Болт ГОСТ 7796-70 | |
| 37 | М***6 | Болт ГОСТ 7796-70 | |
| 38 | М***6 | Гайка ГОСТ 2524-70 | |
| 39 | 8***5 | Шайба ГОСТ 6402-70 | |
| 40 | 1***5 | Шайба ГОСТ 6402-70 | |
| 41 | 1***6 | Шайба ГОСТ 10450-78 |
