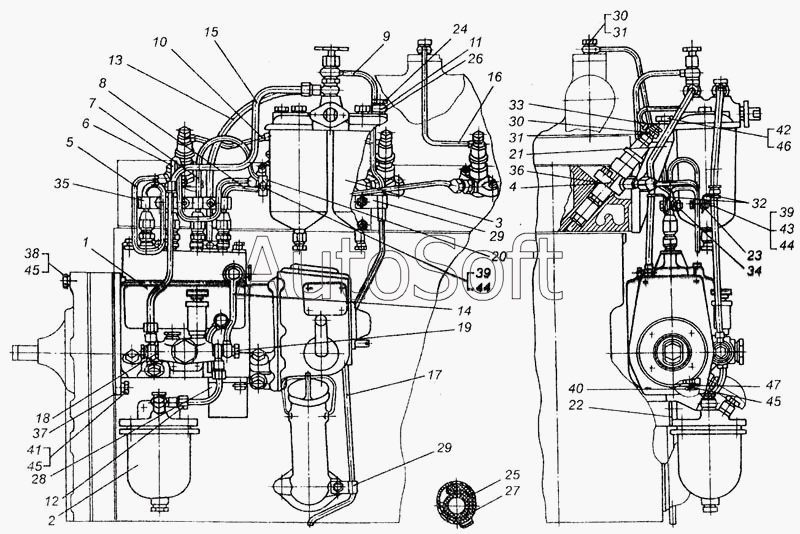

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Топливная система дизеля СМД-18Н
36
25
26
27
28
29
29
30
30
31
31
32
33
34
35
24
37
36
39
39
40
41
42
43
44
44
45
45
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***1 | Насос топливный ЛСТН 49010 | |
| 2 | А***1 | Топливный фильтр грубой очистки ФГ-25 ТУ 23.1.215-76 | |
| 3 | Э***1 | Многоступенчатый топливный фильтр 2СТФ-3 | |
| 4 | 1***2 | Форсунка | |
| 5 | 1***4 | Топливопровод к первому цилиндру | |
| 6 | 1***5 | Топливопровод ко второму цилиндру | |
| 7 | 1***4 | Топливопровод к третьему цилиндру | |
| 8 | 1***4 | Топливопровод к четвертому цилиндру | |
| 9 | 1***1 | Трубка слива | |
| 10 | 2***8 | Топливопровод слива | |
| 11 | 1***1 | Топливопровод слива | |
| 12 | 2***6 | Трубка от фильтра грубой очистки | |
| 13 | 1***4 | Трубка от фильтра к насосу | |
| 14 | 1***Б | Топливопровод перепуска | |
| 15 | 1***1 | Трубка от помпы к фильтру | |
| 16 | 1***7 | Топливопровод от форсунок к коллектору | |
| 17 | 1***6 | Трубка топливоотводящая | |
| 18 | С***А | Прокладка | |
| 19 | С***6 | Болт поворотного угольника | |
| 20 | 1***0 | Планка зажима | |
| 21 | 1***4 | Кронштейн | |
| 22 | 1***1 | Пластина | |
| 23 | 1***7 | Прокладка | |
| 24 | 1***0 | Болт зажимной | |
| 25 | 1***1 | Прокладка | |
| 26 | 1***2 | Прокладка | |
| 27 | 1***3 | Хомут | |
| 28 | 1***1 | Кронштейн | |
| 29 | 2***4 | Хомут | |
| 30 | С***А | Болт зажимной | |
| 31 | С***А | Прокладка | |
| 32 | 1***А | Кронштейн | |
| 33 | 1***5 | Болт зажимной | |
| 34 | 1***7 | Прокладка | |
| 35 | 1***8 | Планка зажима | |
| 36 | 6***0 | Кольцо уплотнительное | |
| 36 | М***6 | Болт ГОСТ 7795-70 | |
| 37 | 5***4 | Прокладка | |
| 39 | М***6 | Болт ГОСТ 7796-70 | |
| 40 | М***6 | Болт ГОСТ 7796-70 | |
| 41 | М***6 | Болт ГОСТ 7796-70 | |
| 42 | М***6 | Болт ГОСТ 7796-70 | |
| 43 | М***6 | Гайка ГОСТ 2524-70 | |
| 44 | 8***5 | Шайба ГОСТ 6402-70 | |
| 45 | 1***5 | Шайба ГОСТ 6402-70 | |
| 46 | 1***5 | Шайба ГОСТ 6402-70 | |
| 47 | 1***5 | Шайба ГОСТ 10450-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
