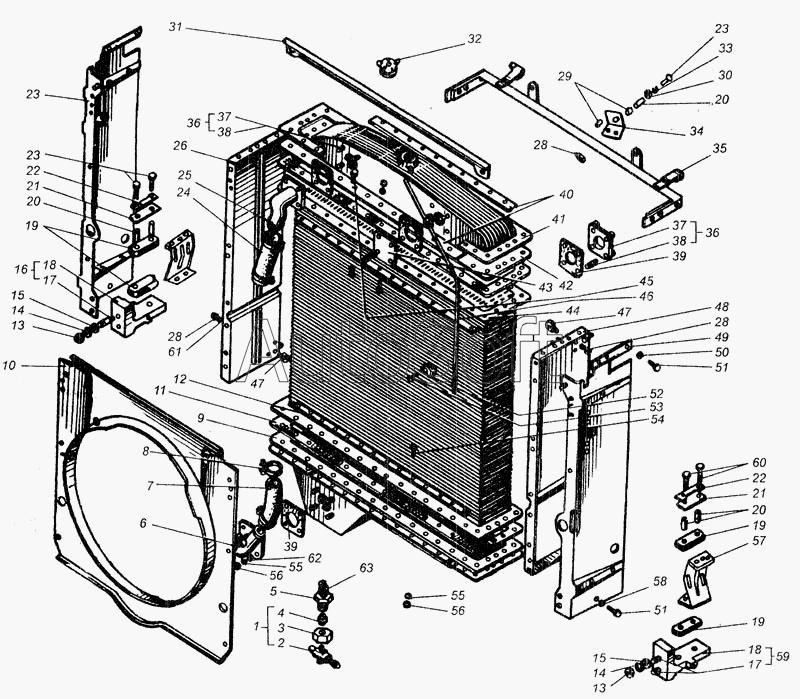

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Радиатор водяной
38
38
46
45
44
43
42
41
40
39
39
47
47
37
37
36
36
35
34
33
33
32
55
63
62
61
60
59
58
57
56
56
31
55
54
53
52
51
51
50
49
49
8
16
15
15
14
14
13
13
12
11
10
9
17
17
7
6
5
4
3
2
1
17
17
18
18
19
19
19
20
20
20
21
21
22
22
23
23
23
24
25
26
28
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.13.004-1 | 7***1 | Радиатор водяной | |
| 85У.13.054 | 8***4 | Стойка правая | |
| 1 | 8***3 | Кран | |
| 2 | 8***0 | Кран | |
| 3 | Н***5 | Гайка | |
| 4 | 8***2 | Основание крана | |
| 5 | 8***1 | Штуцер | |
| 6 | 7***1 | Патрубок | |
| 7 | 7***9 | Шланг | |
| 8 | 7***5 | Хомутик | |
| 9 | 7***5 | Бак радиатора нижний | |
| 10 | 7***5 | Кожух радиатора | |
| 11 | М***8 | Прокладка баков | |
| 12 | М***3 | Накладка внутренняя | |
| 13 | М***6 | Гайка ГОСТ 5915-70 | |
| 14 | 1***5 | Шайба ГОСТ 6402-70 | |
| 15 | 1***1 | Шайба ГОСТ 11371-68 | |
| 16 | 8***3 | Опора радиатора левая со шпильками | |
| 17 | М***9 | Шпилька ГОСТ 22032-76 | |
| 17 | М***9 | Шпилька ГОСТ 22032-76 | |
| 18 | 8***4 | Корпус опоры левой | |
| 19 | М***1 | Подушка | |
| 20 | М***9 | Втулка | |
| 21 | М***0 | Накладка | |
| 22 | М***8 | Пластина замковая | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | 7***7 | Шланг | |
| 25 | 7***0 | Патрубок верхнего бака | |
| 26 | 8***3 | Стойка левая | |
| 27 | 8***2 | Стойка левая | |
| 28 | М***6 | Гайка ГОСТ 5915-70 | |
| 29 | Т***1 | Прокладка | |
| 30 | 1***1 | Шайба ГОСТ 11371-68 | |
| 31 | 8***1 | Кронштейн задний | |
| 32 | А***0 | Крышка тип I | |
| 33 | 1***5 | Шайба ГОСТ 6402-70 | |
| 33 | 1***5 | Шайба ГОСТ 6402-70 | |
| 34 | 8***4 | Планка | |
| 35 | 8***2 | Кронштейн передний | |
| 36 | 8***2 | Фланец в сборе | |
| 37 | М***9 | Фланец | |
| 38 | М***9 | Шпилька ГОСТ 22034-76 | |
| 39 | М***3 | Прокладка | |
| 40 | М***2 | Накладка наружная | |
| 41 | М***1 | Накладка угловая | |
| 42 | 7***1 | Бак радиатора верхний | |
| 43 | 8***3 | Заглушка | |
| 44 | 8***6 | Сердцевина водяного радиатора | |
| 45 | М***9 | Болт ГОСТ7796-70 | |
| 46 | 8***2 | Труба пароотводящая | |
| 47 | 8***А | Серьга крепления | |
| 49 | 8***1 | Стойка правая | |
| 50 | 1***5 | Шайба ГОСТ 6402-70 | |
| 51 | М***9 | Болт ГОСТ 7796-70 | |
| 52 | 8***1 | Скоба | |
| 53 | М***6 | Болт ГОСТ 7796-70 | |
| 54 | М***9 | Болт ГОСТ 7796-70 | |
| 55 | 8***5 | Шайба ГОСТ 6402-70 | |
| 55 | 8***5 | Шайба ГОСТ 6402-70 | |
| 56 | М***6 | Гайка ГОСТ 5915-70 | |
| 57 | 8***6 | Кронштейн | |
| 58 | 1***5 | Шайба ГОСТ 6402-70 | |
| 59 | 8***2 | Опора радиатора правая со шпильками | |
| 60 | М***9 | Болт ГОСТ 7796-70 | |
| 61 | 1***5 | Шайба ГОСТ 6402-70 | |
| 62 | 8***1 | Шайба | |
| 63 | 8***1 | Кольцо уплотняющее |
