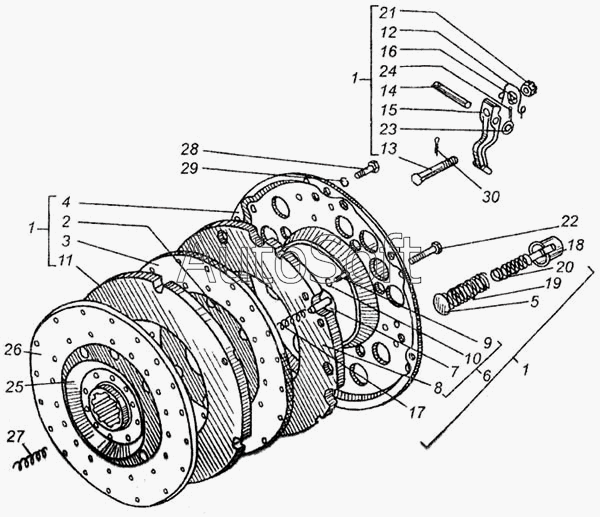

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Муфта сцепления двухдисковая постоянно замкнутая дизеля СМД-14НГ
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14А-21С1-В | 1***В | Муфта сцепления | |
| 1 | 1***3 | Диск упорный | |
| 2 | 1***2 | Диск ведомый | |
| 3 | 1***А | Накладка сцепления | |
| 4 | 1***3 | Диск упорный | |
| 5 | С***3 | Подпятник пружины | |
| 6 | 1***0 | Диск нажимной | |
| 7 | 1***9 | Штифт направляющий | |
| 8 | 1***1 | Диск нажимной | |
| 9 | М***6 | Болт ГОСТ 7796-70 | |
| 10 | 8***5 | Шайба ГОСТ 6402-70 | |
| 11 | 1***1 | Диск промежуточный | |
| 12 | С***А | Пружина отжимного рычага | |
| 13 | 1***А | Болт отжимного рычага | |
| 14 | С***6 | Ось | |
| 15 | 1***А | Рычаг отжимной | |
| 16 | 1***1 | Сухарик сферический | |
| 17 | 1***1 | Пружина отжимная | |
| 18 | 1***Б | Стакан пружины | |
| 19 | 1***А | Пружина | |
| 20 | 1***А | Пружина | |
| 21 | 1***А | Гайка регулировочная | |
| 22 | М***6 | Болт ГОСТ 7795-70 | |
| 23 | Ш***I | Шайба | |
| 24 | 3***5 | Шплинт ГОСТ 397-79 | |
| 25 | 1***2 | Диск ведомый | |
| 26 | 1***А | Накладка сцепления | |
| 27 | 1***1 | Пружина отжимная | |
| 28 | М***6 | Болт ГОСТ 7796-70 | |
| 29 | 1***5 | Шайба ГОСТ 6402-70 | |
| 30 | 3***5 | Шплинт ГОСТ 397-79 |
