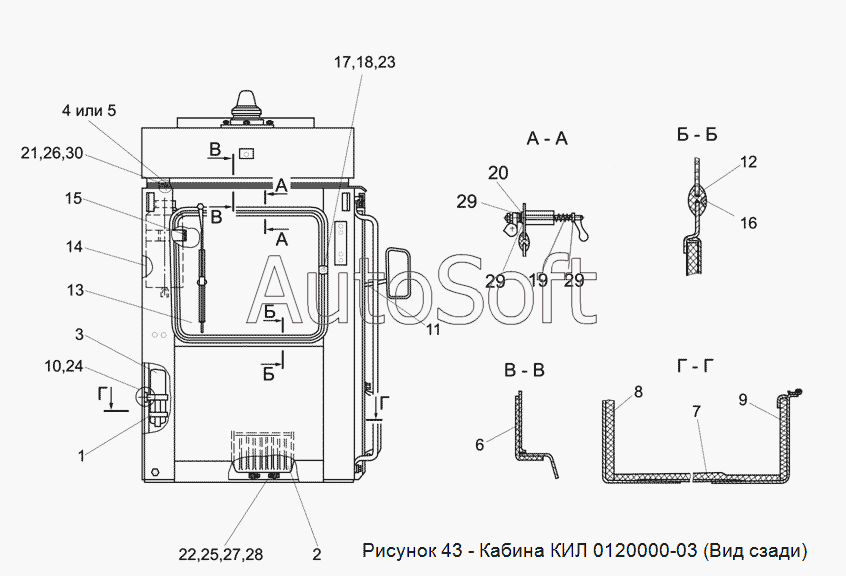

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0120000-03 Кабина (вид сзади)
15
30
29
29
29
28
27
26
25
24
23
22
21
20
19
18
17
16
КИЛ 0120000-03
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0120000-03 | К***3 | Кабина | |
| 1 | К***0 | Ремень | |
| 2 | К***А | Ящик вещевой | |
| 3 | Р***0 | Аптечка | |
| 4 | К***2 | Прокладка | |
| 5 | К***1 | Прокладка | |
| 6 | К***9 | Обивка | |
| 7 | К***1 | Обивка задняя | |
| 8 | К***2 | Обивка левая | |
| 9 | К***3 | Обивка правая | |
| 10 | К***1 | Планка | |
| 11 | К***6 | Кронштейн зеркала | |
| 12 | К***1 | Уплотнитель | |
| 13 | К***Г | Стекло заднее | |
| 14 | К***Д | Стекло боковое | |
| 15 | К***Б | Прокладка термоса | |
| 16 | К***1 | Замок уплотнителя | |
| 17 | К***7 | Скоба | |
| 18 | К***9 | Скоба | |
| 19 | К***В | Пружина | |
| 20 | К***1 | Втулка | |
| 21 | Б***6 | Болт М10-6ех25 -7796 | |
| 22 | Б***8 | Болт М6-6ех16 -7798 | |
| 23 | В***3 | Винт В М5-6ех30 -17473 | |
| 24 | В***5 | Винт В2 М5-6ех10 -17475 | |
| 25 | Г***5 | Гайка М6-6G -5915 | |
| 26 | Г***5 | Гайка М10-6G -5915 | |
| 27 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 28 | Ш***8 | Шайба А.6.01 -6958 | |
| 29 | Ш***1 | Шайба 8.01 -11371 | |
| 30 | Ш***1 | Шайба 10.01 -11371 |
